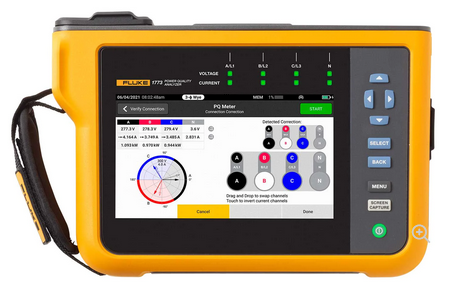

ANALYSEURS QUALITE RESEAU ELECTRIQUE 3-phasé (Fluke 1770)

Analyseur de qualité de l'énergie triphasé pour l'enregistrement, la surveillance en temps réel, la capture de transitoires et les études de qualité de l'énergie conformes aux normes dans les systèmes industriels et les réseaux de distribution.

• forme : instrument portable à main avec grand écran tactile couleur et entrées tension et courant multi-bornes

• matériau : boîtier isolé robuste conçu pour une utilisation sur le terrain avec kit de suspension et dragonne

• Normes : conforme aux normes IEC 61000-4-30 Classe A Édition 3, IEC 61000-4-7, IEC 61000-4-15, IEEE 519 et aux normes de qualité de l'énergie associées

Caractéristiques électriques :

• entrées tension : 4 entrées pour trois phases et le neutre avec une large plage de mesure jusqu'à 1000 V

• entrées courant : 4 entrées à gamme automatique compatibles avec les boucles Rogowski et les pinces de courant, prenant en charge de très larges plages de courant

• échantillonnage : échantillonnage synchrone à haute vitesse pour les mesures de PQ, avec capacité améliorée de capture des transitoires jusqu'à 8 kV

• harmoniques : mesure des harmoniques jusqu'au 50e rang, interharmoniques et supraharmoniques (2 à 9 kHz) avec une bande passante jusqu'à 30 kHz

• alimentation / batterie : alimentation automatique via le circuit de mesure avec batterie de secours Li-Ion interne pour assurer la continuité

• dimensions : environ 280 x 190 x 62 mm

• poids : 2,1 kg

Comprend : câble plat de tension, cordons de test de tension, capteurs de courant flexibles selon le modèle, câble USB-C, cordon secteur, mallette de transport, documentation de démarrage rapide et logiciel fluke energy analyze plus

Par pièce.

• méthode d'installation : connexion via câble plat de tension et capteurs de courant compatibles avec assistance de configuration et vérification automatique du câblage

• compatibilité électrique : prise en charge des systèmes monophasés, biphasés, triphasés en étoile, triphasés en triangle, high-leg et delta ouvert jusqu'à 1000 V selon les sondes utilisées

• compatibilité environnementale : fonctionnement de −10 °C à 50 °C et stockage de −20 °C à 60 °C avec indice de protection IP50

• compatibilité communication : Ethernet, USB-C, USB-A, Wi-Fi ou Bluetooth en option, module LTE en option et entrée GPS pour synchronisation temporelle

• compatibilité mémoire : stockage interne de 8 Go ou 32 Go selon modèle avec extension microSD pour enregistrements longue durée

• mesurer et enregistrer tension, courant, puissance, énergie, fréquence, facteur de puissance, harmoniques, interharmoniques et supraharmoniques pour des études de qualité d'énergie

• capturer les événements tels que creux, surtensions, interruptions, variations rapides, signaux réseau et transitoires avec enregistrement d'onde et RMS haute résolution

• capture automatique de la qualité d'énergie avec un ensemble étendu de paramètres et configuration assistée

• outils de tendance et d'analyse avec intervalles configurables et rapports complets conformes aux principales normes de qualité d'énergie

• entrées auxiliaires pour capteurs externes avec échelle définie par l'utilisateur

• fonctions utilitaires incluant vérification automatique du câblage, synchronisation entre instruments, mesures PQ en temps réel et options d'export flexible des données
