POMPE A EAU au pied (Vergnet) + accessoires, ensemble
Article valide
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
|
|
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
|
|
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)
|
|
POMPE A EAU au pied (Vergnet)
Définition
Pompe à eau opérée par pied, conçu pour utilisation intensive dans une communauté de ~ 300 personnes.
La pompe lève une colonne d'eau par une conduite de livraison jusqu'à la surface.
Conçue pour soulever l'eau de puits jusqu'à 10 - 50 mètres.
Pour être utilisée dans des cliniques, des postes de santé et des communautés.
Spécifications

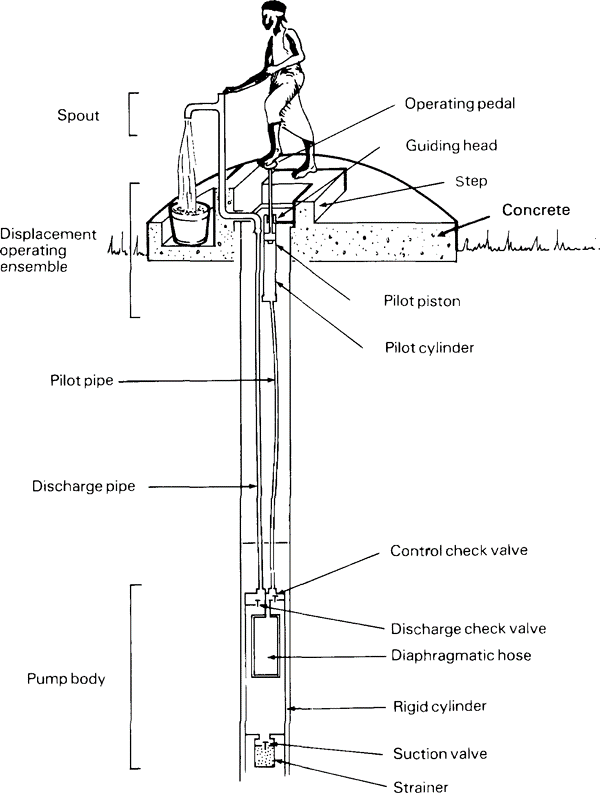

Pompe à baudruche
L'eau est aspirée par l'expansion d'une membrane élastique. Le déplacement du piston situé au niveau du sol est hydrauliquement transmis à un diaphragme en caoutchouc dans un cylindre en acier inoxydable. L'expansion et la contraction du diaphragme livrent l'eau à la surface. Le cylindre supérieur est connecté à l'élément de pompage au fond, via un tuyau flexible. L'élément de pompage est fait d'acier inoxydable et de caoutchouc qui rendent cette pompe résistante à la corrosion.
Spécifications techniques
- Décharge approximative à environ 75 watts :
- tête à 10 mètres : 1,0 m3/h
- tête à 15 mètres : 0,9 m3/h
- tête à 20 mètres : 0,75 m3/h
- tête à 30 mètres : 0,65 m3/h
- selon les critères VLMO (fonctionnement et l'entretien au niveau de village)
- poids léger: 60 kg à profondeur de 40 mètres
- facile à installer : l'utilisation de conduites de polyéthylène permet à la pompe d'être insérée dans ou extraite du puits par une ou deux personnes en moins de 30 minutes, sans équipement de manutention spécifique
- certaines des parties HPV 60-2000 de cette pompe peuvent être facilement confectionnées localement, contribuant ainsi à l'activité locale
- toutes les pièces d'usure se trouvent au niveau du sol et sont très accessibles pour le remplacement en utilisant un outil simple livré avec la pompe
- la technologie de la pompe permet d'alimenter un château d'eau surélevé
- résistante à la corrosion grâce à l'utilisation de matériaux inoxydables
Conseils d'utilisation
Avant l'installation :
- avant d'installer une pompe, le puits de forage doit être nettoyé, désinfecté et protégé
- l'eau utilisée pour l'amorçage doit être exempte de contamination
- Eviter à tout prix d'endommager la pompe en pompant du sable
- suivre les instructions fournies par le fabricant pour assurer l'installation et l'opérabilité optimales d'une pompe à main
- pour plus d'informations, voir "Community Water Supply: The Handpump Option", UNDP & Banque Mondiale
- pour plus d'information, voir aussi "SKAT water lifting", Baumann, page 75
Maintenance :
- la bonne maintenance est primordiale et doit être prise en compte dès le début
- des contrôles mensuels et trimensuels combinés avec des remplacements annuels prolongent significativement la vie de la pompe
- un mouflage de levage et une boîte à outils sont nécessaires pour le maintenance et la réparation
- il est essentiel de former les mécaniciens de pompes et de leur fournir des outils appropriés
Critères principaux pour choisir une pompe manuelle :
- disponibilité de pompes et pièces de rechange ; essayez d'utiliser des modèles disponibles dans la région
- type d'utilisation de pompe, c'est-à-dire utilisation familiale, dans une communauté petite, village, clinique ...
- la profondeur du puits ou du puits de forage (comme l'eau est lourde, une longueur croissante de la colonne d'eau exige plus d'effort de tirer de l'eau)
- la tête de distribution
- le débit de sortie désiré
- la qualité de l'eau (turbidité, matières corrosives, ...)
- gamme de prix de la pompe et des pièces de rechange
- la facilité des entretiens de routine (des outils spéciaux sont-ils nécessaires, facilité d'accès aux éléments entretenus par exemple le remplacement des joints, ...)
- demander conseil à votre référent technique si vous avez un doute dans le choix ou sur le fonctionnement des pompes manuelles
