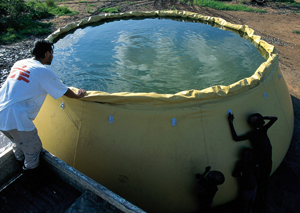

RESERVOIR oignon, 30m³ + 2x3" vannes guil.+4 demi-racc.+ver.

Réservoir d'eau de 30m³, avec deux vannes guillotines 3" ou DN75. Chaque vanne à un demi raccord symétrique à chaque extrémité. Fait partie du kit (KWATKTAN30O KIT RESERVOIR, 30 m³, forme oignon, stockage/traitement)

Réservoir autoportant souple destiné au stockage, à la chloration et à la distribution d'eau potable, ainsi qu'au traitement de l'eau turbide par sédimentation (assistée).

Réservoir

• Réservoir souple en forme d'oignon
• Capacité : 30 000 litres
• Dimensions (peuvent varier en fonction du fournisseur):
• Ø inférieur = ± 6,40 m
• hauteur = 1,50 m
• Liner : PVC résistant, traité anti-UV, de couleur jaune ou bleue
• Bâche de couverture avec flotteur et sandows
• Logo MSF + indication du volume
• Fourni avec tapis de sol et nécessaire de réparation

Module floculation pour sédimentation assistée

• Tuyau d'aspiration avec crépine et flotteur à connecter au raccord de sortie 3" intérieur pour évacuer l'eau traitée
• Coude 3" à relier au raccord d'entrée 3" intérieur pour créer un mouvement d'eau circulaire pendant le remplissage, accélérant la floculation
• T avec vanne à relier au raccord d'entrée extérieur pour évacuer la boue de temps en temps

Ce réservoir ne convient pas pour le transport.

Gonfler l'anneau supérieur pour que l'oignon soit autoportant (pas besoin de montants).

Pour le stockage de l'eau

La bâche de couverture évite l'évaporation et protège l'eau contre la pollution.

Choix du site pour l'installation

• Un réservoir doit être installé sur une plate-forme plane, stable et horizontale, accessible en toute circonstance et à tout moment pour permettre son remplissage
• Un réservoir rempli pèse lourd et doit être installé correctement dans un lieu sûr où il ne peut pas causer d'accident (ex: réservoir rempli dégringolant une pente, effondrement d'un bâtiment sous le poids d'un réservoir rempli installé contre un mur ou sur le toit…)
• Le choix du site doit toujours être discuté avec les différentes parties concernées

La distribution d'eau par gravité nécessite le "MODULE DISTRIBUTION D'EAU" (voir articles apparentés ci-dessous). Le réservoir doit se trouver minimum 1,2 m au-dessus du niveau de la borne fontaine la plus proche (plus haut si possible) pour obtenir un débit correct. Il est conseillé de ne pas raccorder plus de 4 bornes fontaines par réservoir, sauf si le réservoir fait partie d'un réseau de distribution avec un approvisionnement très régulier.

La distribution d'eau peut également se faire sans gravité au moyen d'une pompe manuelle/motopompe (contacter votre département technique pour plus d'information).

Lorsque le réservoir est installé sur un talus en terre, protéger les pentes contre l'érosion avec de l'herbe, des pierres ou du plastique.

Placer toujours le réservoir sur son tapis de sol pour le protéger contre les crevaisons.

Protéger le réservoir contre les rayons directs du soleil au moyen d'un toit ou d'un filet à ombre.

Clôturer la zone autour du réservoir.

Pour le traitement de l'eau

Avant de commencer à traiter l'eau, il faut toujours mesurer la turbidité et le pH de l'eau brute (ainsi que la conductivité et l'alcalinité si difficulté à floculer).

Effectuer un test au seau pour déterminer la dose correcte de coagulant à ajouter à l'eau brute et extrapoler en fonction du volume réel du réservoir.

Après le processus de traitement, l'eau traitée doit être analysée pour la turbidité et pour les résidus de coagulant (fer ou aluminium).

Il est fortement conseillé de commander le "KIT SURVEILLANCE DE LA QUALITÉ DU TRAITEMENT D'EAU" (voir articles apparentés ci-dessous) qui contient tout le matériel nécessaire pour analyser l'eau brute, réaliser des tests au seau et analyser la qualité de l'eau traitée.

Si le traitement se fait avec le PAX, il est plus difficile de réaliser un "test au seau". Dans ce cas, il peut être nécessaire de mesurer la vitesse de sédimentation et de calculer le temps nécessaire pour faire décanter un réservoir plein et/ou de réaliser des tests de coagulation/floculation pour calculer le volume de floculant nécessaire pour un réservoir.

Si le traitement se fait avec des coagulants à base d'aluminium ou de fer, il est intéressant de commander le "MODULE DOSEUR LATÉRAL D'ASPIRATION" (voir articles apparentés ci-dessous) pour améliorer la sédimentation assistée. Ce module ne doit pas être utilisé avec le PAX.

Pour la chloration et la distribution, l'eau traitée doit être transférée du réservoir oignon dans des réservoirs d'une capacité totale au moins équivalente à celle du réservoir oignon.

Veiller à ne pas pomper les flocs hors du réservoir oignon par le tuyau d'aspiration.

Prévoir une zone pour évacuer les sédiments produits par le processus de traitement.

Attention

Nettoyer et laisser sécher complètement le réservoir à l'intérieur et à l'extérieur avant de le remettre en stock. Du talc peut aider à absorber ce qui reste d'humidité.

Pour plus d'information et des instructions voir "Technicien Sanitaire en situations précaires", MSF, 2^ième édition, 2010 :

• F.T. 2.16 Sédimentation assistée par lots ("batch")
• F.T. 2.35 Réservoirs d'urgence
• F.T. 2.36 Installation de réservoirs flexibles
• F.T. 2.37 Nettoyage de réservoirs flexibles.
