KIT, MOTOPOMPE DIESEL haute pres., 80 m3/h max, 70m max, 4"
Article valide
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
|
|
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
|
|
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)
|
|
KIT, MOTOPOMPE DIESEL haute pres., 80 m3/h max, 70m max, 4"
Définition
Motopompe haute pression et haut débit utilisée comme surpresseur d'eau claire pour les différences importantes de niveau ou les réseaux de canalisations étendus. Kit utilisé dans les grands camps (> 15 000 personnes) pour créer un système de distribution. Adaptable à la plupart des réseaux d'eau (différents diamètres et types de canalisations). Ce kit est destiné à fournir de l'eau au-delà de la station de prétraitement.
Indications

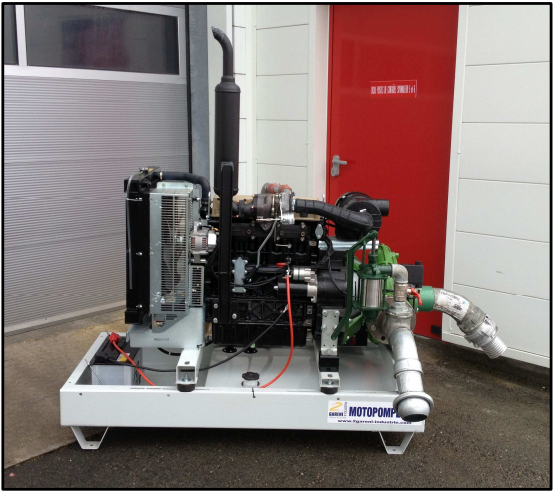

MOTOPOMPE ARTICLE FERMÉ [Kohler KDI 2504TM + Rovatti F33P100K]
- Aspiration: bride ND100 (4 ”);
- Livraison: Flasque ND80 (3 ”) Pompe + moteur monté sur châssis
- Non auto-amorçante
- Hauteur totale maximale: 70m
- Rendement maximum: 130mᶟ / h
Spécifications
Composants
▪ KIT
Le kit est composé de 9 modules contenant tous les accessoires et consommables nécessaires au fonctionnement et à l'entretien de la pompe
- Module consommables 1000 heures pour Kohler KDI2504TM
- Module assemblage, côté aspiration, 4 ”ND100
- Module assemblage, côté livraison, 3 ”ND80
- Module pompe à main, pour amorçage
- Module raccordement Réseau d'eau potable 3 ”, ND80
- Module remorquage de roue
- Module cadre de protection + grille
- Module tuyaux plats 4 ”400m
- Module raccord adaptation
▪ MODULES ASSOCIÉS (en option)
Selon les contraintes de terrain et l'évaluation initiale
- Kit Reservoir 30 m3 châssis métallique
- Kit Réservoir d'Eau 45-70-90mᶟ (Even / Oxfam)
- Module Flexibles plats supplémentaires 4 ”(anneau de 400m)
- Kit station de dosage (dosapack) en développement
▪ CARACTÉRISTIQUES DE TRANSPORT
- Remorque démontable Compatible avec le crochet Land Cruiser
- Approuvé pour route / piste en béton
- Ajustement entre le passage de roue du Land Cruiser
- Tiens dans un avion Cessna Caravan (mesures spécifiques pour le chargement)
Conseils d'utilisation
Kit fourni avec des manuels d'utilisation détaillés (un technicien doit être en mesure de faire l'installation et de faire fonctionner la motopompe). Former le personnel au bon fonctionnement et à l'entretien.
Remarques
Le kit motopompe haut débit et haute pression a été conçu pour être utilisé pendant la première phase d'une urgence (3-6 mois). Cependant, compte tenu des coûts de fonctionnement et du besoin de supervision, il peut être envisagé pour un projet d'approvisionnement en eau à long terme.
Outils de références
Kit fourni avec manuels d'utilisation et documentation
- Moteur: reportez-vous au «Manuel de l'utilisateur KOHLER KDI 2504TM» + «Instructions pour l'installation et l'utilisation de la Box R713»
- Pompe: voir «Mode d'emploi et entretien ROVATTI Série FL - FK - FP - FQ - FS - FNSF» + «Déclaration de conformité»
- 2Gareni: voir «Notice d'instructions - Groupe motopompe et moteur d'entrainement»
Pour des informations et des instructions plus détaillées, reportez-vous à:
- Technicien sanitaire en situations précaires, chapitres T.B. 2.25 Pompes centrifuges et T.B. 2.28 Installation du kit motopompe
- Gravity Flow Support, MSF-F Fiches techniques d'utilisation des motopompes, Juin 2001, Gilles Isard, MSF-F
- W.H.S. Service d'assistance technique d'OCG et / ou de W.H.S. Conseiller technique chez MSF Logistique
Précautions d'Emploi
À utiliser uniquement pour pomper de l'eau claire (l'eau turbide endommagerait la pompe).
Avant de mettre en service la motopompe pour la première fois, assurez-vous qu'elle est installée sur une surface plane et située dans un abri ventilé et étanche à la pluie.
La motopompe est livrée sans huile, liquide de refroidissement et acide de batterie Nécessite des précautions particulières lors du chargement.
Précautions spécifiques à prendre lors de l'utilisation de la motopompe, en particulier lorsqu'elle est montée en série.
