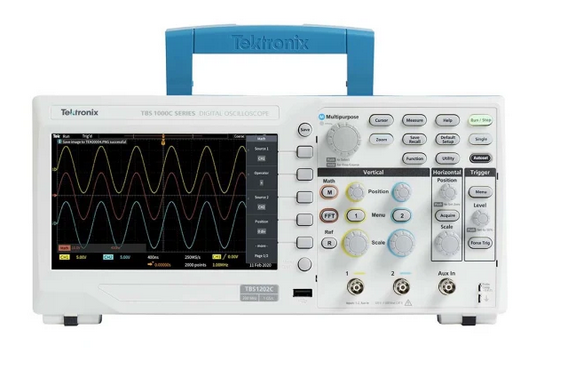

OSCILLOSCOPE numérique (TBS1000C series) 100MHz

Oscilloscope conçu pour la visualisation, la mesure et le dépannage de signaux à usage général dans les environnements éducatifs, de maintenance et industriels légers.

• format physique : instrument de table avec poignée de transport intégrée
• affichage : écran TFT couleur 7 pouces, résolution WVGA
• canaux : 2 canaux analogiques
• options de bande passante : 100 MHz
• taux d'échantillonnage : jusqu'à 1 GS/s
• longueur d'enregistrement : 20 kpoints
• modes d'acquisition : échantillonnage, détection de crête, moyenne, haute résolution, roll
• taux de mise à jour des formes d'onde : jusqu'à 100 000 wfms/s
• analyse FFT : oui
• déclenchement : front, largeur d'impulsion, runt et déclenchements sur ligne
• interface avant : port hôte USB 2.0
• interface arrière : port périphérique USB 2.0
• alimentation : 100 à 240 VAC, 50/60 Hz
• norme de sécurité : IEC 61010-1, Degré de pollution 2

Par pièce.

Système vertical :

• résolution verticale : 8 bits
• impédance d'entrée : 1 MΩ ∥ ~15 pF
• couplage d'entrée : AC, DC
• tension d'entrée maximale : 300 V RMS (CAT II)
• plage d'échelle verticale : de 1 mV/div à 10 V/div (avec atténuation de sonde)

Système horizontal :

• précision de la base de temps : ±20 ppm
• plage de base de temps : dépend du modèle, de ns/div à s/div

Système de déclenchement :

• sources de déclenchement : CH1, CH2, externe, ligne AC
• couplage de déclenchement : DC, rejet du bruit, rejet HF, rejet LF

Conditions environnementales :

• température de fonctionnement : 0 °C à +50 °C
• température de stockage : –30 °C à +71 °C

Oscilloscope numérique à mémoire destiné à la visualisation et à l'analyse en temps réel des signaux électriques, permettant la mesure, le débogage et la vérification des formes d'onde variables dans le temps.

Fonctions principales :

• affichage en temps réel des formes d'onde analogiques sur deux canaux
• mesures automatiques des paramètres temporels et d'amplitude
• analyse dans le domaine fréquentiel basée sur la FFT
• déclenchements avancés pour une capture stable des formes d'onde
• curseurs et fonctions mathématiques pour l'évaluation des signaux

Applications typiques :

• enseignement et formation en laboratoire
• dépannage électrique et électronique
• vérification des signaux de puissance, de commande et de communication
• activités de maintenance et de réparation

Limitations :

• aucun canal mixte ou analyseur logique
• pas de fonctionnement sur batterie (alimentation secteur uniquement)
• bande passante et performances dépendantes du modèle sélectionné
