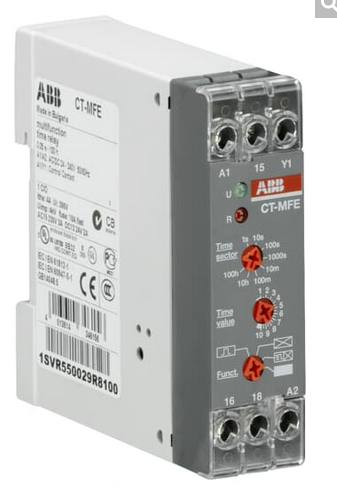

RELAIS TEMPORISE (ABB CT-MFE) 24-240VAC/DC, multifunct. 1c/o

Relais temporisé électronique multifonction destiné aux circuits de commande et d'automatisation nécessitant des temporisations réglable
Configuration des contacts : 1 contact inverseur (SPDT, 1 RT)

• tension d'alimentation de commande : 24–240 VAC / VDC
• fréquence d'alimentation : DC ou 50/60 Hz
• fonctions de temporisation : retard à l'enclenchement, retard à la retombée, impulsion à l'enclenchement, générateur d'impulsions, clignotant début ON, clignotant début OFF
• nombre de plages de temps : 8
• plage de réglage du temps : 0,05 s à 100 h
• réglage du temps : sélecteurs rotatifs (plage et réglage fin)
• signalisation : LED verte (alimentation), LED rouge (relais de sortie activé
• durée de vie mécanique : 10 × 10⁶ manœuvres
• protection du boîtier : IP50 (boîtier), IP20 (bornes)
• température de fonctionnement : −20 °C à +60 °C
• température de stockage : −40 °C à +85 °C
• conformité normative : IEC / EN 61812-1, DBT 2014/35/UE, CEM 2014/30/UE, RoHS 2011/65/UE
• largeur modulaire : 22,5 mm

Par pièce.

Schéma de câblage :

1. Alimentation (bornes A1 – A2)

• A1 : raccorder ici la phase (L) ou le positif (+).

• A2 : raccorder ici le neutre (N) ou le négatif (−).

• Tension : accepte une large plage de 24 à 240 V AC.

2. Entrée de commande (borne Y1)

Il s'agit du signal de déclenchement.

• utilisation : pour les fonctions de temporisation (par exemple « retard à la retombée du signal »), le relais doit détecter le changement d'état d'un interrupteur.

• câblage : connecter un interrupteur entre A1 et Y1.

  • Interrupteur fermé : le relais détecte le signal.

  • Interrupteur ouvert : le relais commence la temporisation (selon la fonction sélectionnée).

3. Sortie relais (bornes 15, 16, 18)

Il s'agit de la partie relais qui commande votre équipement (éclairage, moteur, alarme) le fonctionnement est similaire à un interrupteur inverseur.

• 15 (Commun / C) :​​entrée de puissance pour l'équipement ,raccorder ici la phase que vous souhaitez envoyer vers la charge

• 16 (Normalement fermé / NC) :connecté à la borne 15 lorsque le relais est au repo utilisation : équipements devant être alimentés par défaut et s'éteindre lorsque la temporisation s'active (ex. voyant vert de sécurité)

• 18 (Normalement ouvert / NO) : connecté à la borne 15 lorsque le relais s'active utilisation : équipements à mettre sous tension après un délai (ex. moteur, voyant rouge d'alerte)

Fonction principale :

• génération de temporisations réglables et de séquences temporelles pour circuits de commande

Comportement fonctionnel et limites :

• sélection de la fonction de temporisation par commutateur rotatif frontal
• large plage de temporisation couvrant des millisecondes à plusieurs heures
• déclenchement par alimentation ou par entrée de commande externe selon la fonction choisie
• réinitialisation automatique après coupure d'alimentation
• destiné aux circuits de commande et de signalisation uniquement
• non conçu pour la commutation directe de charges de puissance

Applications typiques :

• tableaux de commande et d'automatisation
• séquencement de moteurs et de machines
• temporisation d'éclairage et de ventilation
• délais de démarrage et d'arrêt
• maintenance et standardisation des relais temporisés
