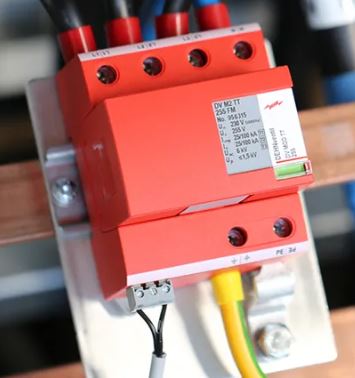

PARAFOUDRE/PARASURT t.1+2+3(Dehn956315) 4P/100kA,mod+contact

Forme

Ce parafoudre offre une protection combinée Type 1, Type 2 et Type 3 pour installations 230/400 V AC, utilisant une technologie à éclateur avec Rapid Arc Control (RAC) pour une très forte tenue énergétique, absence de courant de fuite et protection coordonnée en modes L/N et N/PE. L'unité est entièrement pré-câblée et inclut des modules enfichables avec indicateurs mécaniques et télé-signalisation.

  • tension nominale du réseau (UN) : 230/400 V AC

  • tension maximale permanente admissible (Uc) : 255 V AC (L–N et N–PE)

  • niveau de protection en tension (Up) : ≤ 1,5 kV (L–N), ≤ 1,5 kV (N–PE)

  • tenue au court-circuit (ISCCR) : 50 kA (L–N), 100 A rms (N–PE)

  • courant nominal de décharge (In) : 25 kA / 100 kA (8/20 µs)

  • type / classe du parafoudre : type 1 + type 2 + type 3 (IEC 61643-11)

  • Iimp : 25 kA (L–N), 100 kA (N–PE) (10/350 µs)

  • nombre de pôles : triphasé + Neutre (configuration 3+1)

  • dimensions : 90x 72 x 66 mm

  • poids : 0,548 kg

Par pièce.

Intégration

  • lieu d'installation : tableau général basse tension / sous-distribution

  • fusible / disjoncteur recommandé : max. 250 A gG (selon le niveau de court-circuit du réseau)

  • compatibilité du système AC : 230/400 V AC (TT / TN-S, configuration 3+1)

  • type de montage : rail DIN 35 mm

  • protection IP : IP20

  • section maximale des conducteurs : 6…35 mm² (toronné) / 6…25 mm² (multibrins)



Fonction

Le parafoudre protège les installations électriques AC et les équipements connectés contre les surtensions transitoires provoquées par la foudre et les manœuvres de commutation.
Grâce à la technologie à éclateur avec Rapid Arc Control (RAC), il dévie les surtensions de forte énergie vers la terre sans courant de fuite et offre une protection coordonnée de type 1, type 2 et type 3.
Il assure une protection efficace en modes L/N et N/PE pour les équipements terminaux et les circuits en aval.
