ASPIRATEUR MECANIQUE (Twin Pump)
La twinpump n'est plus produite par Ambu et remplacé par la pompe Fazzini F-170.
Définition
Ensemble de dispositifs utilisé pour extraire par aspiration des liquides, des sécrétions ou des corps étrangers par un service d'urgence.
Ce dispositif est constitué d'un mécanisme à fonctionnement manuel (commande à la main ou au pied) qui active l'aspiration , d'une tubulure et d'un conteneur de collecte. La pompe crée un vide dans la tubulure d'aspiration qui extrait les matières ensuite introduites dans le conteneur de collecte.
Spécifications
Le TWIN PUMP est composé d'1 aspirateur et d'1 tuyau d'aspiration, auxquels MSF a ajouté:
- 1 x 10 m de tuyau en silicone (SCTDTUBE081)
- 2 bocaux collecteurs (EHOEPUMA110)

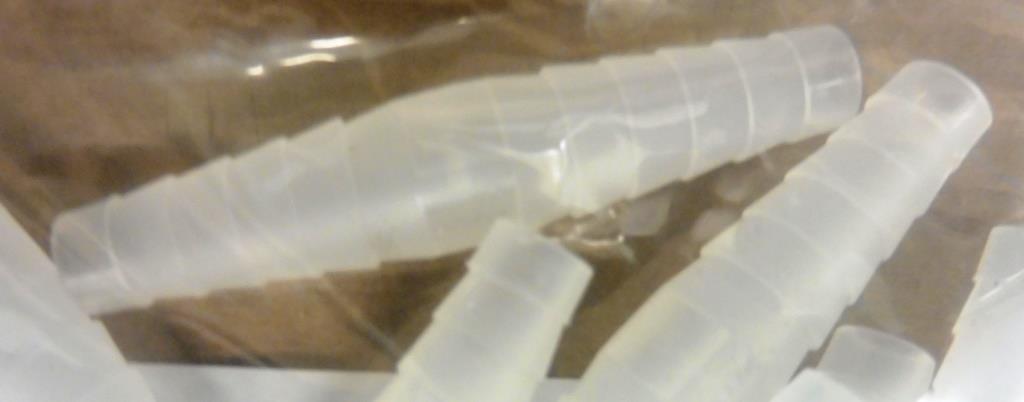

- 10 raccords biconiques (SCTDCONN7S-)
Normes de qualité
ISO 10079-2: 2014: Appareils d'aspiration médicale -- Partie 2: Appareils d'aspiration manuelle
Spécifications techniques

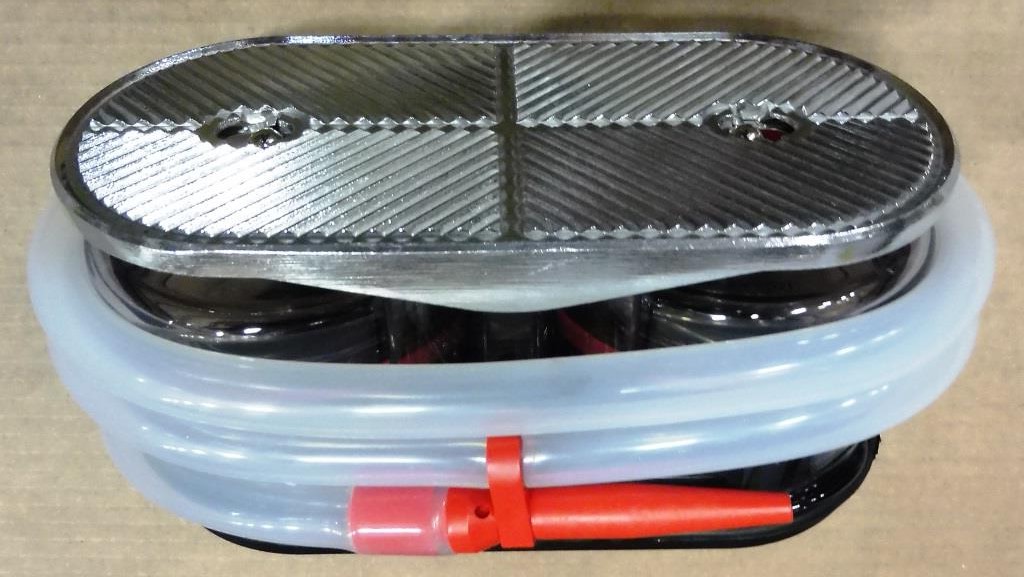

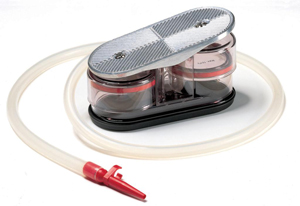

- ASPIRATEUR
- muni d'un double piston avec valve permettant une aspiration en continu
- peut être actionné au pied ou à la main (pédale)
- capacité d'aspiration:
- vide max. - 800 mbar (- 80 kPa/- 600 mm Hg)
- débit d'air libre pour deux mouvements de pompe par seconde: 30 - 40 litres/min
- débit d'air libre aux mouvements maximaux de pompe: ± 70 litres/min
- dimensions: 206 x 96 x 104 mm
- capacité du récipient collecteur: ± 600 ml, c'est peu et c'est pourquoi on a ajouté un bocal
- toutes les pièces sont autoclavables jusqu'à 134º C
- TUYAUX D'ASPIRATION
- le premier tuyau qui relie la pompe au bocal fait partie intégrante de la pompe
- en silicone
- diamètre intérieur: 10 mm
- muni d'un embout fin
- autoclavable

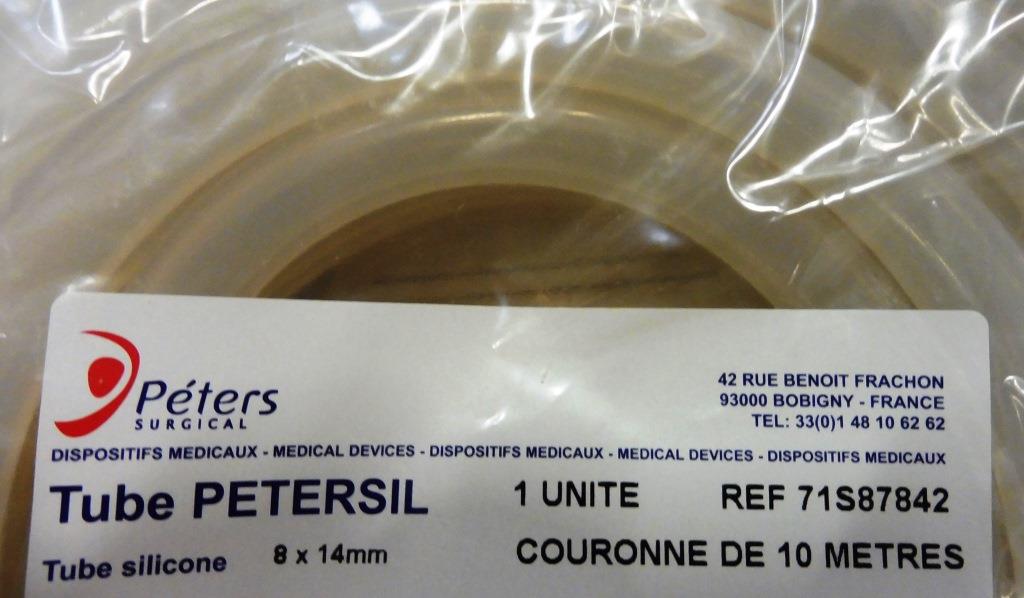

- le second tuyau (SCTDTUBE08-) a été ajouté pour relier le bocal au patient
- en silicone
- diamètre intérieur: 8 mm
- livré en rouleau de 10 m à découper aux dimensions souhaitées
- autoclavable

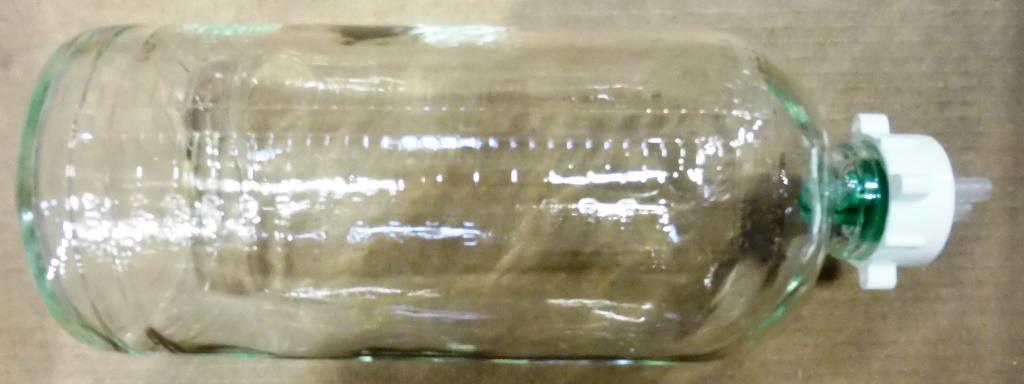

- BOCAL COLLECTEUR
- en verre
- capacité: 2 litres
- gradué

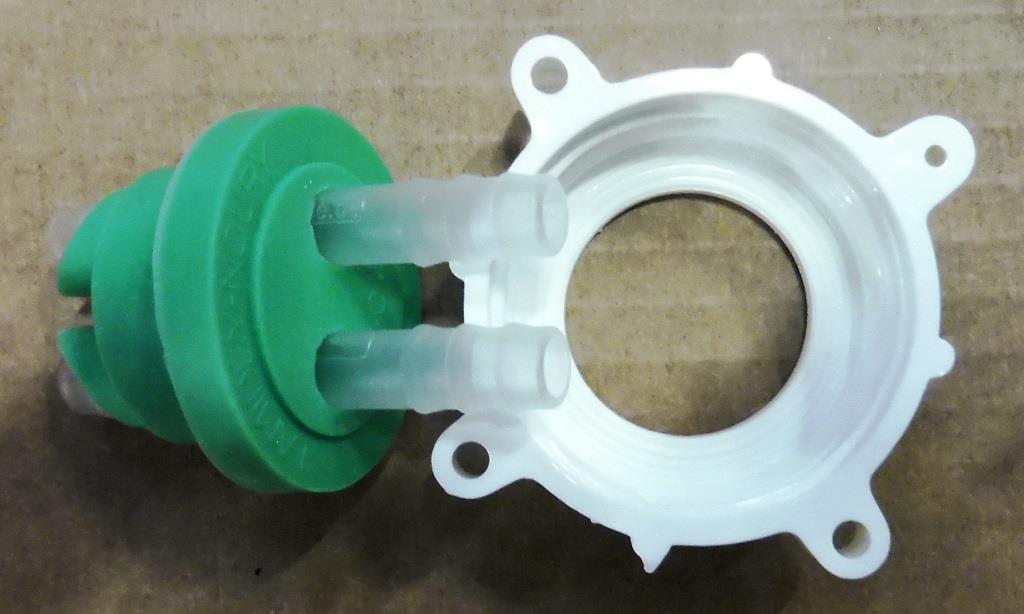

- muni d'un bouchon en latex avec 2 tétines + bague VIRPLAST pour fixer le bouchon + raccord standard
- autoclavable
Conseils d'utilisation

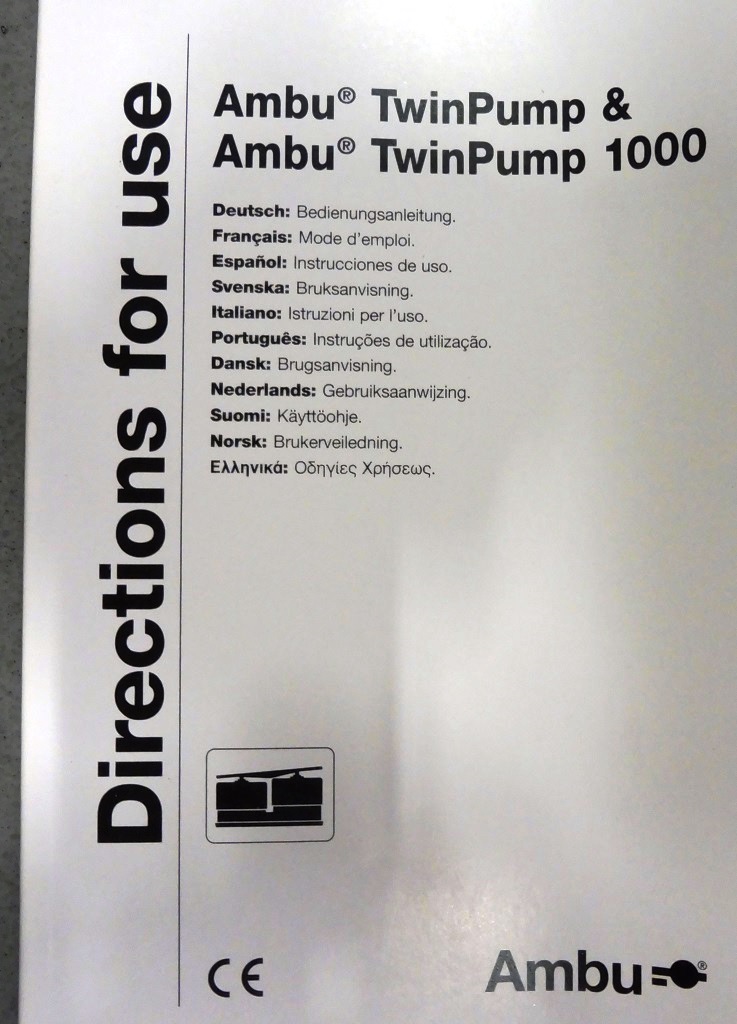

Cet article est livré avec un mode d'emploi très complet.
Prévoir quelques bocaux collecteurs de rechange.
Les canules de Yankauer doivent être commandées séparément (voir articles apparentés ci-dessous)
Entretien
Le bocal collecteur doit être pré-désinfecté, nettoyé et stérilisé à l'autoclave à vapeur après chaque utilisation.
L'ensemble du dispositif peut être nettoyé et stérilisé à l'autoclave à vapeur.
(Cf Introduction: Désinfection et stérilisation sur le terrain)
Après démontage et nettoyage, la pompe doit être testée pour s'assurer de son bon fonctionnement.
Critères MSF
Aspirateur mécanique d'urgence à grande capacité d'aspiration qui peut être actionné au pied ou à la main.
Dispositif permettant d'effectuer des aspirations en chirurgie/ anesthésie quand il n'y a pas de source d'électricité fiable.
L'ajout du bocal collecteur permet d'augmenter la capacité collectrice de la pompe.
