• EN 285, 2016, +A1 2021 Stérilisation - Stérilisateurs à la vapeur d'eau - Grands stérilisateurs
• EN 13445, 2021, Récipients sous pression non soumis à la flamme (parties 1-5)
• EN IEC 61010-2-040, 2020, edition 3, Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire - Partie 2-040: Exigences particulières pour stérilisateurs et laveurs désinfecteurs utilisés pour traiter le matériel médical
• ISO 17665-1, 2006, edition 1, (confirmed 2016) Stérilisation des produits de santé - Chaleur humide - Partie 1: Exigences pour le développement, la validation et le contrôle de routine d'un procédé de stérilisation des dispositifs médicaux

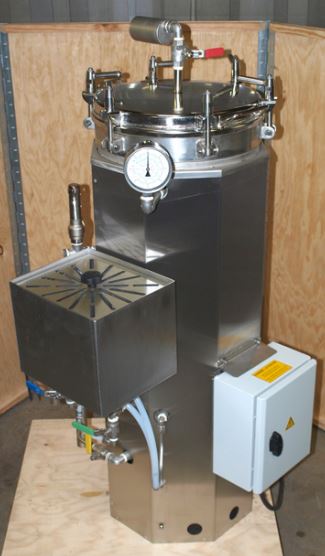

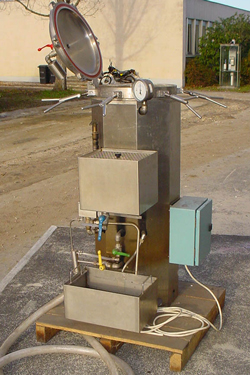

• Modèle vertical
• Acier inoxydable
• Dimensions intérieures: 40 cm de Ø x 70 cm de haut

Chauffage

• Électricité (220 V - 380 V, puissance: 4,5 kW)
• Pétrole
• Gaz

Ces sources de chaleur peuvent être utilisées séparément ou ensemble (électricité + pétrole, ou électricité + gaz). Ceci est particulièrement utile dans les contextes MSF où l'approvisionnement en énergie est souvent défaillant.

L'autoclave peut être réglé par simple commutation pour fonctionner

• normalement avec une puissance de 4.500 W
• avec une puissance réduite à 3.000 W
• avec 1.500 W en complément d'une autre source de chaleur.

Séchage

Le système à condensation installé dans cet autoclave est spécialement conçu pour une utilisation sans eau courante ni électricité, puisque de nombreux hôpitaux périphériques ne disposent pas (ou pas en permanence) de celles-ci.

Utilisation

Les vannes sont de couleurs différentes pour faciliter l'utilisation. Un mode d'emploi en français et en anglais est fixé sur l'autoclave. Les mesures de pression et de tempé-rature sont indiquées dans les différentes unités utilisées dans le monde.

Construction

Tous les mécanismes ont été conçus pour limiter l'entretien au maximum et prévenir les pannes.

Depuis plusieurs années, TBM/Aftech/Sterimed​ ne fabrique plus de porte (ou couvercle) mais achète un produit existant et le soude sur son autoclave.

4 types de couvercles ont été successivement utilisés:

• couvercle TBM Daguerre
• ce joint rectangulaire est devenu obsolète
• couvercle Boyer
• profil de joint rond Ø 6 mm
• Ø intérieur 403 mm
• code MSF: ESTEAUTS927/ ESTEAUTO90M réf. 190095
• couvercle OPA
• profil de joint rond Ø 9 mm
• Ø intérieur 408 mm
• code MSF: ESTEAUTS928/ ESTEAUTO90N réf. 190089
• Nouveau couvercle 2011
• joint réf. 191019
• code MSF: ESTEAUTS904/ ESTEAUTO904

Lors de la commande d'un joint de rechange préciser les dimensions du joint et/ou le numéro de série de l'appareil.

• 4 filtres HEPA
• manuel utilisateur du fournisseur

• un minuteur
• des bandes indicatrices TVT
• du ruban indicateur de passage à l'autoclave
• un jerrycan en plastique (20 litres)
• feuilles de papier crêpe

• ATTENTION: ne jamais faire chauffer l'autoclave sans eau ou avec un niveau d'eau insuffisant.
  Tous les modèles ont un dispositif de sécurité qui coupe l'alimentation si le niveau d'eau est insuffisant. Dans ce cas, après refroidissement vanne verte ouverte, ajouter de l'eau jusqu'à ce que le surplus s'évacue par la vanne verte et attendre que le système se réarme (le capteur doit être froid). Mais cette sécurité n'est pas totale et un chauffage avec un niveau d'eau insuffisant finira toujours par griller les résistances et le thermostat de sécurité.
• Utiliser de l'eau FILTREE, non salée, peu ou pas chlorée et de préférence peu minéralisée, par exemple l'eau du robinet ou l'eau de pluie (jamais l'eau récupérée dans l'autoclave d'un précédent cycle stérilisation car elle est particulièrement concentrée en calcaire).
• Une fois par semaine, retirer la couche de calcaire en faisant chauffer de l'eau vinaigrée dans l'autoclave (vide)
• Ne jamais utiliser de produits chlorés pour nettoyer l'autoclave.
• Il recommandé de dévisser le compartiment à compresses (pour coton cardé) situé sur le couvercle de l'autoclave et de le remplacer par un filtre à air à la place pour filtrer l'air réintroduit dans l'autoclave après le séchage. Renouveler les filtres HEPA tous les 6 mois (voir articles apparentés).
• Cet appareil étant complètement manuel, les opérateurs doivent impérativement respecter le mode d'emploi à la lettre pour garantir une stérilisation correcte et éviter les accidents (brûlures, explosion, etc.).
• Avant tout chargement de l'autoclave, s'assurer que les articles à stériliser ont été correctement pré-désinfectés, lavés, séchés, contrôlés et emballés.

Recommandations de chauffage

Chauffage mixte

Certaines installations électriques (groupe électrogène peu puissant) ne permettent pas l'utilisation de la position 3 (4500 W). Utiliser alors la position 2 (3.000 W).

La position 1 (1.500 W) donne une source de chaleur insuffisante pour un cycle de stérilisation, mais peut servir à un chauffage mixte: électricité 1500 watts + pétrole (ou gaz) pour réduire le temps de chauffe au pétrole (ou gaz) seul.

Conseils pour diminuer les pertes de chaleur en cas de chauffage à la flamme

• Eviter d'exposer l'autoclave aux courants d'air.

• Trouver l'équilibre entre une bonne combustion nécessitant une arrivée d'air et un maintien des gaz chauds autour de l'autoclave (fermer à moitié la porte du chauffage et/ou la bouche d'évacuation des gaz.)
• Un cycle de stérilisation prend un temps ± long selon la puissance de la source de chaleur. Compter au moins 2 heures avec un chauffage électrique ou un chauffage au pétrole correct (suffisamment puissant, pompe à pied). Un réchaud moins puissant, sans pompe à pied, peut augmenter la durée du cycle jusqu'à 4 heures, voire plus.

Chauffage au pétrole

• Utiliser uniquement un brûleur à 1 seul bec. Ne jamais utiliser de réchaud à plusieurs becs (risque d'incendie).
• Remplir les 2/3 du réservoir avec du pétrole lampant filtré (ne pas utiliser de diesel).
• Bien visser les différentes parties du brûleur et du réservoir.
• Monter la pression (si pompe à pied, 3 bars maximum). Allumer le brûleur.
• Repomper toutes les 30 mn: le chauffage maximum n'est atteint qu'avec une pression maximum.

NB: Certains modèles ont un raccord pour une pompe extérieure supplémentaire. L'utilisation est plus confortable mais ne jamais dépasser une pression de 3 bars.

Allure de chauffe

0: alimentation électrique coupée

1: une résistance sous tension (1500 W en 220 V)

2: deux résistances sous tension (3000 W en 220 V)

3: trois résistances sous tension (4500 W en 220 V)

Branchement électrique

Le raccordement électrique et la position des barrettes doivent correspondre au type de courant.

Dans tous les cas, raccorder la masse (fil jaune/vert) à la terre générale du bâtiment par un fil connecteur de 4 mm² de diamètre. En l'absence de terre générale, planter un fer à béton de minimum 1 cm de diamètre et 150 cm de long, dans le sol à l'endroit le plus humide possible.
