MODULE, TEST DE POMPAGE, pour pompe électrique submersible
Article valide
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
|
|
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
|
|
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)
|
|
MODULE, TEST DE POMPAGE, pour pompe électrique submersible
Définition
Un essai de pompage est utilisé pour estimer les propriétés hydrauliques des aquifères, évaluer le rendement du puits et identifier les limites de l'aquifère, les pompes submersibles appropriées et le bon réglage de la pompe.
Indications
Les essais de pompage doivent être effectués forage réalisé ou pour mieux connaitre les propriétés hydrauliques d'un ouvrage existant, ou récemment réhabilité.
La mesure, le contrôle et l'enregistrement minutieux du débit tout au long de l'essai sont essentiels à la réussite du test.
Les types courants d'essais de pompage sont les suivants :
- Les essais de pompage de longue durée à débit constant : permettent d'obtenir des estimations des propriétés de l'aquifère (essais de nappe).
- Les essais de forage par paliers de pompage enchaînés (essais de forage) suivent une séquence d'étapes à débit constant pour déterminer les caractéristiques du puits/forage, comme les pertes de charges (linéaires et turbulences) et le débit d'exploitation.
- Les essais de récupération utilisent des mesures du niveau d'eau (prélèvement résiduel) après la fin du pompage. Bien que souvent interprété séparément, un essai de récupération fait partie intégrante de tout essai de pompage.
Le test de pompage par palier enchaînés sont les plus couramment utilisés afin de déterminer un débit d'exploitation de l'ouvrage : Voir aussi "Technicien Sanitaire en situations précaires", 2e édition, MSF, 2010 : chapitre F.T. 2.27 Détermination du débit de pompage maximal d'un puits, pour des conseils utiles
Si vous avez des doutes sur la façon d'effectuer le test ou d'interpréter les résultats, veuillez vous référer à votre référent WHS.
Spécifications
Composants

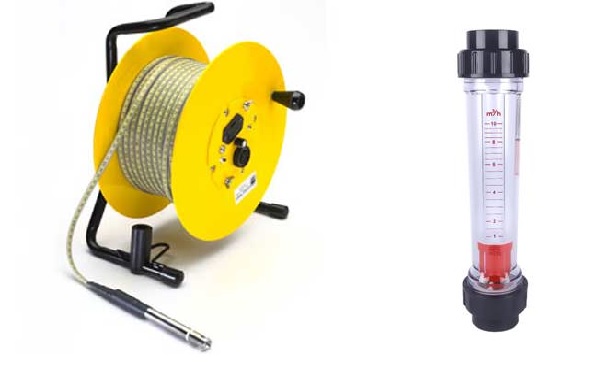

Le kit contient :
- MONTAGE ENROULEUR pour tuyau, à monter
- MONTAGE DEBITMETRE, 1-10 m³/h, 2 pcs + malle
- SONDE de niveau d'eau, jusqu'à 100 mètres
Conseils d'utilisation
Précautions d'Emploi
L'eau extraite pendant l'essai doit être évacuée correctement afin d'éviter les dommages environnementaux et l'impact sur l'essai de pompage!
- Si l'eau est testée et propre à la consommation humaine, le rejet dans un réservoir de distribution pourrait être une option.
- Éviter le rejet direct d'eau à la surface du sol si l'eau est susceptible de recharger l'aquifère pompé (p. ex., un aquifère peu profond en milieu ouvert ou un aquifère karstique avec des puits). Le recyclage de l'eau pompée par la recharge peut entraîner une fausse identification d'une limite à tête constante ou une fuite.
- Le rejet d'eau dans un élément d'eau de surface comme un cours d'eau est une option viable s'il est prévu que le plan d'eau de surface est hydrauliquement déconnecté de l'aquifère pompé ou s'il se comporte comme une limite à tête constante.
- Éviter les effets néfastes sur la biologie, la qualité de l'eau, l'érosion ou la mobilisation des sédiments lors du rejet dans les eaux souterraines ou les eaux de surface.
Exemples d’Utilisation
- identifier les propriétés hydrauliques des aquifères
- identifier la pompe appropriée
- identifier le rendement maximal du forage - éviter le pompage excessif!
- identifier le bon réglage de la pompe
Conservation
- nettoyer soigneusement avant d'entreposer
- entreposer dans des installations d'entreposage propres, sèches et verrouillées
- retirer la pile de la sonde pour éviter les dommages causés par une fuite de batterie
