ADAPTATEUR coaxial, PL à BNC, FxF

STD PCOMCONNCLBFU

Article valide

Ancien(s) Code(s): PCOMADAC2FF
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)

Cette combinaison n'existe pas.

Ajouter le produit à la liste



Ajouter le kit à la liste



ADAPTATEUR coaxial

Définition

Accessoire constitué d'un connecteur fixé sur un câble coaxial, qui se place entre deux connecteurs (pour allonger un câble ou pour passer vers un autre type de connecteur).

Spécifications

Il existe une large gamme de connecteurs, pour différentes bandes de fréquences. Les installations radio MSF utilisent des connecteurs BNC et UHF PL. Les installations satcom utilisent généralement des connecteurs N et SMB.

Chaque type de connecteur existe en différents modèles: mâle, femelle, à installer sur un câble (RG58, RG213, RG214, RG223), ou à monter sur un châssis.

Les adaptateurs (combinant deux connecteurs différents) sont disponibles dans pratiquement toutes les combinaisons de mâle, femelle, droit ou coudé à 90º.

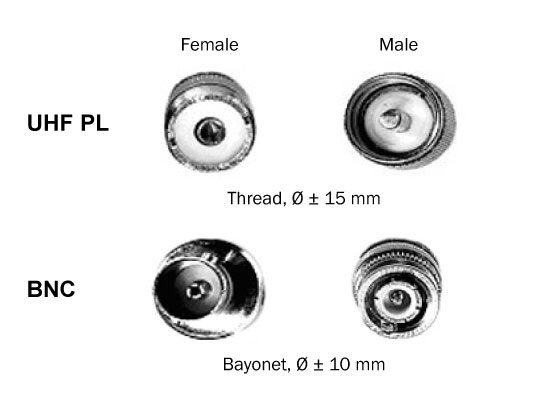

Connecteurs PL

  • Utilisés par MSF dans toutes les installations HF et certaines VHF (pas spécialement adaptés aux UHF)
  • Système de couplage: brancher et visser
  • Impédance: 50 ohms
  • Intervalle de fréquences: HF, VHF, UHF

Connecteurs BNC

  • Utilisés par MSF dans les installations VHF
  • Système de couplage: baïonnette
  • Impédance: 50 ohms
  • Intervalle de fréquences: HF, VHF, UHF

Connecteurs N

  • Utilisés dans les installations UHF et dans certaines installations satcom
  • Système de couplage: brancher et visser
  • Impédance: 50 ohms

Conseils d'utilisation

Quand vous commandez des câbles, il est important de spécifier les connecteurs dont vous avez besoin:

  • installations VHF: connecteurs BNC et UHF PL
  • installations HF: connecteurs UHF PL uniquement
  • installations satcom: connecteurs N et SMB

Le poids d'un câble ne doit jamais être supporté par le connecteur. Un câble doit être branché et fixé comme sur le schéma.

Ne jamais utiliser d'outils pour serrer un connecteur.

Pour débrancher un câble, tirer sur le connecteur, jamais sur le câble.

Débrancher le connecteur en cas d'orage et placer le câble coaxial en dehors du bâtiment.

Utiliser du ruban vulcanisant pour protéger de l'humidité les connecteurs placées à l'extérieur.

Des informations confidentielles ont été cachées Se Connecter pour consulter ces informations

Critères MSF

Les connecteurs à souder sont préférés aux connecteurs sertis car ceux-ci donnent une mauvaise qualité de signal après un certain temps.
