ATTELLE de BOHLER-BRAUN, longueur fémur ajustable
Article valide
ATTELLE de Bohler/Braun
Définition

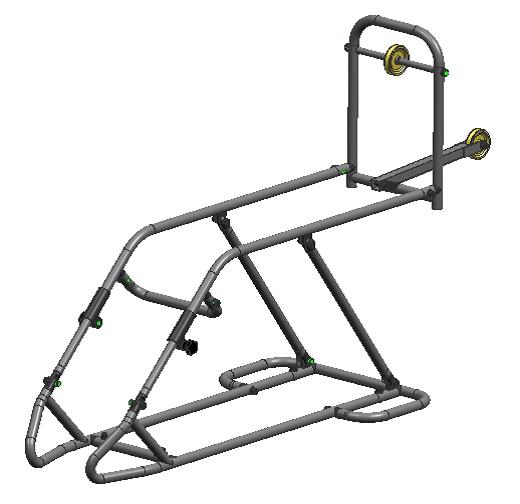

Il s'agit d'une attelle utilisée dans les salles (placées sur le lit d'un patient) pour l'immobilisation et la réduction de la plupart des fractures des membres inférieurs et le traitement d'autres pathologies des membres inférieurs. Elle se compose d'une structure tubulaire en acier avec 2 poulies pour l'application de la traction mobile. (Elle est modifiée comparée à l'attelle Braun qui n'a qu'une seule poulie.)
Remplace l'attelle de Boppe.
Synonyme
Cadre de traction CICR
Spécifications
Spécifications techniques
- Matériaux: Acier inoxydable et plastique
- Cadre en tube d'acier (D20x1.0mm, St52-3, DIN2394, soudé, D17x1.0mm, St, DIN2394, soudé)
- Enduit de poudre ~ 40μm sur toutes les surfaces sauf les faces de charnière
- Pièces reliées avec boulons à six pans creux M8 (ISO4762) et boulons à six pans creux avec arbre M6 / D8 (ISO 7379)
- Attelle extensible et démontable
- 7 positions avec la poulie ajustable pour angle de traction fémorale
- Clé Allen pour ajuster la poulie pour angle de traction tibiale
- 6 pièces et 8 boulons (dé)montables avec clé Allen
- Support fémoral ajustable : 390 - 500 mm
- Support tibial longueur : 580 mm
- Largeur (entre les tubes) : 208 mm
- 2 positions de la poulie: 23 ° (fémur) et 0 ° (tibia)
- Contre-poids : max 15 kg
- Modèle adulte, dimensions démontée:
- longueur: 850 mm
- largeur: 120 mm
- hauteur: 300 mm
- poids : 10 kg
Emballage et étiquetage
Livrée démontée avec schéma de montage.
Conseils d'utilisation
Utilisée pour traiter les fractures du fémur ou du tibia chez les adultes par traction-suspension.
Commander 2 ou 3 attelles pour un hôpital de 100 lits.
Précautions d'Emploi
Tester la stabilité du dispositif (en appui sur le lit) avant d'installer le patient.
Entretien
Il est important de nettoyer le cadre régulièrement et surtout à la fin d'utilisation pour un patient. Toutes les parties sont en acier inoxydable. Elles peuvent être lavées avec un linge propre humide.
Critères MSF
Article indispensable pour traiter les fractures du fémur ou du tibia quand la chirurgie orthopédique n'est pas possible notamment dans les hôpitaux ruraux isolés.
Article optionnel de la partie équipement médical hospitalisation du kit hôpital modulaire.
