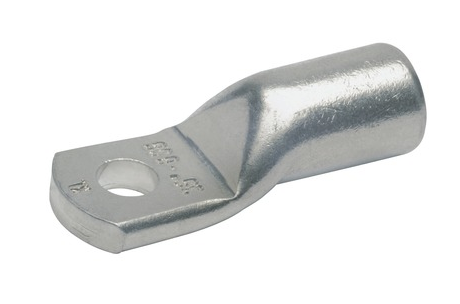

COSSE TUBULAIRE plage étroite, étamé, 6mm², oeillet M10

NST PELECABEP06T

Article valide

Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)

Cette combinaison n'existe pas.

Variant(s)

Ajouter le produit à la liste



Ajouter le kit à la liste



COSSE TUBULAIRE, à sertir, cuivre étamé

Définition

Cosse tubulaire robustes à anneau sont utilisées pour connecter des câbles multibrins à un goujon ou à un poteau sur un appareil électrique comme une cosse de batterie, un générateur ou un onduleur.

Ces cosses tubulaires sont fabriquées en cuivre à parois épaisses, hautement conducteur, et sont étamés.

La connexion de ces colliers de serrage à un câble se fait par sertissage, sans soudure. Une pince à sertir appropriée est nécessaire pour sertir les colliers de serrage.

Par pièce.

Synonyme

Les cosse tubulaire robustes à anneau sont également appelées cosses tubulaires, connecteurs à anneau ou cosses de câble.

Spécifications

  • matériau de contact : cuivre, étamé
  • type d'isolation : non isolée
  • terminaison du câble : anneau
  • connexion du fil :
    • Les cosses tubulaires sont disponibles avec différentes tailles du baril. La taille du baril doit correspondre au diamètre du fil auquel la cosse est raccordée.
  • l'œillet (=connexion par goujon) :
    • Les cosses tubulaires sont disponibles avec différentes tailles d'œillets. Un œillet est le diamètre du trou dans la cosse. La taille de l'œillet doit correspondre à la taille du goujon ou de la vis à laquelle la cosse est raccordée. Quelques examples M6, M8, M10, ...



Spécifications techniques

Chaque type de cosse tubulaire est conçu pour une taille de fil spécifique et pour être monté sur un goujon ou une vis d'un certain diamètre. Il faut toujours utiliser les cosses tubulaires avec les diamètres correspondants. Ce n'est qu'à cette condition que l'on obtient une connexion fiable et conductrice.

Versions :

  • plage étroite : version étroite qui s'adapte aux ouvertures étroites des connecteurs (MCB)
  • trou d'inspection: version avec un trou d'inspection pour vérifier que le fil est inséré sur toute sa longueur

Conseils d'utilisation

Suivez les étapes ci-dessous pour sertir correctement une cosse tubulaire :

  1. Mesurez le diamètre du goujon et du fil. Utilisez ces mesures pour sélectionner la taille correcte de l'œillet et du baril de la cosse tubulaire.
  2. Dénudez et coupez l'extrémité du fil à la même longueur que le baril de la cosse.
  3. Insérez le fil dans le corps de la cosse. Veillez à ce qu'aucun fil dénudé ne soit visible.
  4. La cosse à sertir est prête à être sertie à l'extrémité du câble à l'aide de l'outil de sertissage approprié, à savoir une pince à cliquet robuste. Les poignées de la pince à cliquet restent verrouillées jusqu'à ce qu'un cycle de sertissage complet soit terminé. Cette précaution est importante pour éviter les sertissages partiels.
  5. Il suffit maintenant d'insérer le baril de la cosse dans la section appropriée de la pince à sertir. Les poignées de l'outil peuvent ensuite être serrées jusqu'à ce que le mécanisme à cliquet permette de les relâcher.
  6. Enfin, la cosse tubulaire sertie peut être placée sur le goujon ou le poteau et raccordée à l'aide d'un écrou.
