DEFIBRILLATEUR EXTERNE SEMI-AUTOM.(AED Pro), manuel, anglais
Article valide

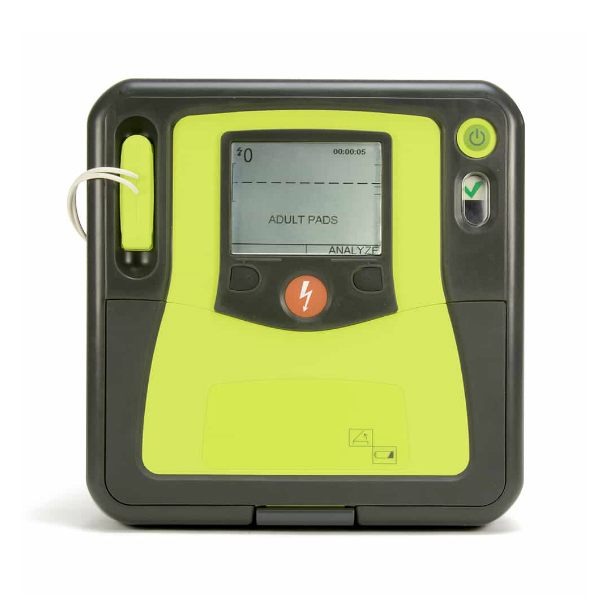

DEFIBRILLATEUR EXTERNE SEMI-AUTOM.(AED Pro)
Définition
Dispositif électronique portable conçu pour détecter automatiquement les arythmies cardiaques (fibrillation ventriculaire/tachycardie ventriculaire sans pouls) chez un patient victime d'un arrêt cardiaque soudain (ACS), et pour informer de façon sonore et visuelle un opérateur pour lui permettre d'activer la défibrillation du cœur par application de chocs électriques à la surface du thorax. Ce dispositif est destiné à être manipulé par un-e spécialiste formé-e. Il est constitué d'un générateur d'impulsions externe muni d'une paire d'électrodes cutanées adhésives pour surveiller le rythme du cœur et délivrer les chocs; il comprend également des batteries internes rechargeables qui doivent être chargées lorsqu'elles ne sont pas utilisées.
Spécifications
ÉQUIPEMENT
- Défibrillateur semi-automatique ou manuel pour adulte ou enfant:
- adulte: énergie biphasique 120-150-200 joules
- enfant (commutation automatique à la connexion des électrodes pour enfant): 50-70-85 joules
- Modes de défibrillation
- Mode de défibrillation semi-automatique avec surveillance RCP
- Mode de défibrillation manuel
- Mode de défibrillation semi-automatique avec surveillance RCP et mode manuel prioritaire
- Commande de charge automatique lorsque l'analyse préconise un choc de défibrillation
- Auto-test intégré
DEFIBRILLATEUR
- Onde rectiligne biphasique de ZOLL
- Sélection de l'énergie: Niveaux d'énergie prédéfinis configurables pour les victimes adultes et enfants, en séries de trois chocs.
- Séquence de trois chocs
- Temps de charge < à 10 secondes
- Temps de maintien de la charge
- Mode semi-automatique : 30 secondes
- Mode manuel : 60 secondes
ELECTRODE DE DEFIBRILLATION
- Électrodes prégélifiées ZOLL, à usage unique :
- Électrodes CPR-D-padz (comprennent un capteur de RCP)
- Électrodes CPR Stat-padz (comprennent un capteur de RCP)
- Électrodes Stat-padz II pour adultes
- Électrodes Pedi-padz II pour enfants
- Indicateur d'électrode connecté
SURVEILLANCE ECG
- Dérivations ECG II
- Gamme de la fréquence cardiaque: 30 à 300 battements par minute
- Alerte de fréquence cardiaque:
- Limite basse de fréquence cardiaque configurable dans la gamme de 30 à 100 battements par minute
- Désactivée
- Alarme de fréquence cardiaque: Un message vocal et textuel indique l'état activé/désactivé.
- Tachycardie : 250 bpm
- Bradycardie : 30 bpm – 100 bpm, sélectionnable par l'utilisateur.
PARAMÈTRES VISUELS ET AUDITIFS
- Écran LCD Haute-résolution (320 x 240 px) avec rétro-éclairage:
- Temps passé
- Rythme et gain ECG
- Rythme cardiaque et symbole de battement du coeur
- Jauge de gamme de compression de la cage thoracique
- Nombre de choque effectué avec symbole
- Mode
- Message/Texte
- Labellé des touches de fonction.
- LED clignotante pour indiquer si l'appareil est prêt et le statut de maintenance (incluant l'état de la batterie)
- Haut-parleur pour les instructions parlées (volume réglable)
Normes de qualité
Composants
- 1 x DSA AED PRO MODE DEBRAYABLE EN MANUEL français AEDPRO-DM
- 2 x SUREPOWER BATTERIE, LI-ION 3 CELL 8019-0535-01
- 1 x CHARGEUR pour batterie SUREPOWER 8200-000100
- 4 x ELECTRODE CPR-D PADZ mono-bloc 8900-0800-01
- 3 x ELECTRODES PEDI PADZ II la paire 8900-0810-01
La différence entre les électrodes de défibrillation qui comprennent la fonction RCP: CPR-Dpadz vs CPRstatpadz.
La différence intervient dans la forme des électrodes:
- CPR-D padz est un monobloc avec une pièce centrale qui facilite le positionnement des électrodes.
- CPR stat padz sont deux électrodes (une en forme de rectangle et l'autre en forme de cercle) à placer selon les indications sur l'emballage.
MSF a sélectionné les électrodes CPR-D padz comme configuration standard. Si des électrodes CPR stat padz sont nécessaires pour votre projet, il faut les commander séparément.
Spécifications techniques
- Conditions d'utilisation
- température de fonctionnement; 0° à 50°C
- humidité relative: 10 à 95%, sans condensation
- altitude: -91 to 4573m, Pression : 768 à 429 mmHg ; 1024 à 572 millibars
- Bloc batteries rechargeables au Li-ion, 10,8V
- temps de recharge: 4 heures
- durée de fonctionnement: 400 décharges à énergie max 200 joules ou 19 heures de surveillance ECG en continu
- Protection contre les chocs électriques
- Classe II
- Type CF protégé contre les décharges de défibrillation.
- Toutes les connexions patient sont isolées électriquement.
- Protection contre intrusions corps solides/ liquides: IP55
Dimensions
- Dimensions: 76 x 235 x 239 mm
- Poids: 2,7 kg avec bloc de piles
Transport Marchandises Dangereuses
- UN3481 Batteries au lithium ionique contenues dans un équipement
- Classe: 9
- Instructions d'emballage: 967 Section II
- L'étiquette doit comporter le code UN de la batterie + un numéro d'urgence à contacter en cas d'incident
- Limite par colis
- Pax A/C (Avion Passagers & Cargo) = 5 kg
- CAO (Uniquement Avion Cargo) = 5 kg
Livré(s) avec l’Article
MSF CODE | MSF DESIGNATION | Qté |
EEMDDEFS901 | (défibrillateur AED Pro) BATTERIE rechargeable 8019-0535-01 | 2 |
EEMDDEFA901 | (défibrillateur AED Pro) CHARGEUR BATTERIE, 8200-000100 | 1 |
EEMDDEFC901 | (défibr.AED Pro) ELECTRODE CPR-D padz, adhésif, adulte,paire | 4 |
EEMDDEFC902 | (défibr.AED Pro) ELECTRODE pedi padz II, adhésif, enf.,paire | 3 |
ATTENTION: Ce code MSF EEMDDEFE9F- est pour un défibrillateur configuré en usine en ANGLAIS. Si vous souhaitez commander un défibrillateur pour un pays anglophone, veillez à commander le code suivant: EEMDDEFE9E-
A Commander Séparément
- EEMDDEFC903 ELECTRODE CPR Stat-Padz,adhés.,adulte,paire
- EEMDDEFC904 ELECTRODE Stat-Padz II, adhés.,adulte,paire
Conseils d'utilisation
Matériel destiné à la prise en charge des arrêts cardiaques par du personnel médical ou paramédical formé à cette technique. Réservé aux service d'urgence, bloc opératoire et unité de soins intensifs.
Lire attentivement le manuel d'utilisation.
Toutes les étapes sont expliquées à l'utilisateur oralement et visuellement sur l'écran (en anglais ou en français selon la configuration choisie).
- En mode semi-automatique, l'AED Pro est destiné à être utilisé par des secouristes et des personnels urgentistes qui ont suivi une formation et reçu les agréments applicables à l'utilisation d'un défibrillateur dont l'opérateur contrôle la délivrance des chocs.
- En mode manuel, l'AED Pro est destiné à être utilisé uniquement par un personnel médical qualifié, formé aux techniques de réanimation avancées.
- En mode de surveillance de l'ECG, l'AED Pro est destiné à être utilisé par un personnel qualifié, formé à l'utilisation de l'AED Pro et aux techniques de réanimation basale et/ou avancée, ou à toute autre formation médicale urgentiste agréée par un médecin.
La surveillance de la RCP (réanimation cardio-pulmonaire) est une fonction pour les patients de plus 8 ans ou plus de 25kg.
Précautions d'Emploi
Respecter les règles habituelles de sécurité liées à l'utilisation d'un défibrillateur (pas de lien conducteur entre le patient et le personnel pendant la défibrillation, etc.).
L'appareil ne doit pas être utilisé en présence d'une atmosphère riche en oxygène, d'agents anesthésiques inflammables ou d'autres agents inflammables (tels que l'essence). ATTENTION: Si des équipements de distribution d'oxygène à au volume (AirVo ou CPAP) sont en fonctionnement dans la zone de défibrillation; Risque d'inflammation.
Entretien
BLOC DE PILE RECHARGEABLE
- Les blocs de piles rechargeables nécessitent une recharge complète APRÈS CHAQUE UTILISATION.
- Le message REMPLACER LES PILES est émis après 200 décharges à une énergie maximale.
- Un programme de remplacement doit être élaboré en fonction de vos prévisions d'utilisation des blocs de piles rechargeables et des résultats des tests des piles. Fréquence maximum de remplacement chaque 18 mois.
- Les blocs de piles ZOLL sont conçus pour être rechargés dans des chargeurs ZOLL. (inclus dans la composition d'achat d'un nouveau défibrillateur).
Conservation
Conserver entre -30° et 70°C
Critères MSF
Alternative pour l'article STD Schiller qui a des problèmes d'approvisionnement
Appareil semi-automatique pouvant être utilisé en mode automatique par du personnel paramédical ou en fonction de l'électrocardiogramme par des médecins qualifiés.
