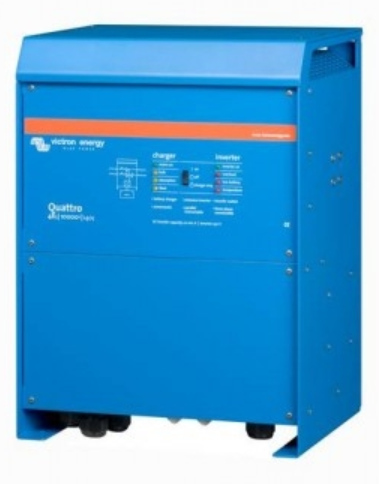

CHARGEUR/CONVERTISSEUR (Victron Quattro) 48/230V 140A 10kVA

Le chargeur/convertisseur Victron Quattro 48 V, 140 A, 10000 VA est une combinaison d'un convertisseur 48 V, 8000 W et d'un chargeur de batterie. Le chargeur de batterie intégré fournit 140 A, ce qui permet une charge rapide même pour les batteries plus grosses tant qu'il y a une connexion au réseau.

Le convertisseur sinusoïdal 48 V convertit le voltage de votre batterie CC en un voltage 230 VCA. Grâce à une onde sinusoïdale pure, cet convertisseur convient également aux appareils électroniques sensibles.
Un relais intégré commute de l'entrée CA à la sortie de convertisseur. Et il revient lorsque l'alimentation est rétablie à l'entrée.L'ensemble du processus est contrôlé entièrement automatique.

Fonctionnalités:

• convertisseur à onde sinusoïdale vraie
• charge adaptative,3-étapes (masse, absorption et flottaison)
• 2 x entrée CA et 2 x sortie CA
• PowerAssist avec prévention des surcharges d'une source CA limitée et augmentation de la puissance CA grâce à l'alimentation de la batterie
• UPS hors ligne configurable, c.-à-d. commutateur court dans le temps (20 millisecondes) et une sortie sinusoïdale vraie
• puissance virtuelle illimitée en fonctionnement parallèle de plusieurs appareils Quattro
• système 3-phasé configurable avec 3 appareils Quattro
• surveillance et contrôle à distance, connexion avec le portail VRM de Victron

CONVERTISSEUR:

• écart de tension d'entrée de batterie (DC): 38 – 66 V
• tension de sortie: 230 VCA, 50 Hz
• puissance de sortie continue à 25 °C: 10000 VA (6500 W à 40 °C)
• Puissance de crête: 20000 W
• Efficacité maximale: ~96 %
• puissance de charge nulle: 60 W

CHARGEUR:

• écart de tension d'entrée CA : 187-265 VCA, 45 – 65 Hz
• seuils de tension de charge (absorption/flottaison): 57,6/55,2 V
• max.courant de charge: 140 A
• capteur de température de batterie : oui

GÉNÉRAL:

• 2 entrées CA
• 2 sorties AC, la deuxième sortie auxiliaire est active uniquement lorsque la puissance du réseau est disponible
• 3 x relais programmable, fonction configurable
• port de communication VE.Bus: pour le fonctionnement en parallèle et triphasé, la surveillance à distance et l'intégration du système
• telécommande
• température opérationnelle: - 40 à + 65 °C
• fonctions PowerControl et PowerAssist, configurable
• commutateur de transfert : 1 x 100 A, 1 x 50 A alimentation

CONNECTEURS:

• batterie : 2 x 2 boulons M8
• entrée/sortie CA : boulons M6

PROTECTION:

• court-circuit de sortie
• surcharge
• tension de batterie trop élevée
• tension de batterie trop basse
• température trop élevée
• ondulation de tension d'entrée trop élevée

IP21, seulement pour l'emplacement sec

Lire le manuel avant utilisation et installation. D'autres documents d'assistance, y compris le dimensionnement de sauvegarde, peuvent être trouvés dans votre base de connaissances logistiques.

L'appareil Quattro contient 2 entrées CA. Cela permet d'utiliser 2 sources d'énergie différentes, par ex. l'électricité du réseau et une générateur. Le Quattro détectera les sources d'alimentation actives et passera automatiquement.

L'appareil Quattro est très flexible et permet une configuration de plusieurs façons. Généralement, l'interface de communication VE.Bus est utilisée pour toutes les configurations et les modules complémentaires. Un adaptateur MK3-USB est nécessaire pour se connecter au Quattro avec un ordinateur .

Via l'interface VE.Bus, le Quattro peut être connecté à un contrôleur GX et avec d'autres appareils Victron. Cela ajoute d'autres options pour un contrôle intelligent. Avec le contrôleur GX, le Quattro peut être connecté à Internet et au portail VRM permettant la surveillance des données, la télécommande et la maintenance à distance.

Le logiciel de configuration permet en outre de télécharger des fonctions supplémentaires, appelées assistants. Reportez-vous à la documentation complète de Victron pour plus de détails sur les assistants comme l'utilisation du relais, le démarrage automatique du générateur, le support ESS ou support du système solaire.
