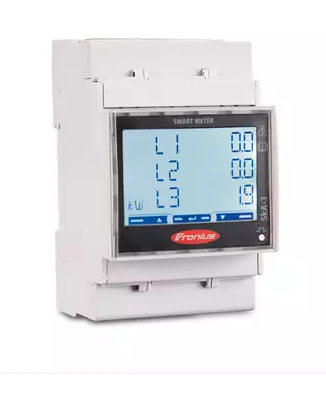

(Fronius) COMPTEUR ELECTRIQUE (Fronius Smart Meter TS 5kA-3)

Un compteur d'électricité bidirectionnel mesurant les flux d'énergie qui proviennent du réseau ou qui s'écoulent dans le réseau. En association avec un onduleur, un gestionnaire de données et une interface de données, le compteur électrique fournit une vue d'ensemble claire de la consommation d'énergie propre d'un utilisateur.

Caractéristique technique:

• Tension nominale: 400-480 V
• Plage de tension de service: -20 to +15 %
• Fréquence nominale: 45 - 65 Hz
• Courant maximal : 3 x 5,000 A
• Type de réseau: 1PN, 2PN, 3P, 3PN
• Section transversale du conducteur de phase: 1 - 4 mm²
• Section transversale du conducteur neutre: 1 - 4 mm²
• Section transversale des câbles du trans-formateur et de communication: 0.05 - 1.5 mm²
• Autoconsommation: <=1 W
• Courant de démarrage: 10 mA
• Classe de précision: 1
• Précision de l'énergie active: Class 1 (EN 62053-21) / Class B (EN 50470-3)
• Précision de l'énergie réactive: Class 2 (EN 62053-23)
• Brève surcharge: 30 A / 500 ms
• Boîtier: 3 modules solaires selon la norme DIN 43880
• Indice de protection IP: IP 51 (châssis avant), IP 20 (connecteurs)
• Plage de température ambiante: -25 to +65 °C
• Dimensions (hauteur x largeur x profondeur): 91,5 x 53,8 x 63,0 mm
• Poids: 240g
• Interface onduleur: Modbus RTU (RS485)
• Écran: 3 x 8 chiffres / écran tactile
• Transformateurs: Primaire : 1 - 5 000 A /Secondaire : utiliser uniquement des transformateurs d'un courant de sortie de 5 A.

Par pièce.

Montage: Intérieur (profilé chapeau).

Le compteur electrique peut être monté sur un profilé chapeau DIN de 35 mm. Le boîtier a une dimension de 3 unités de division (TE) selon la norme DIN 43880.

Utilisé pour visualiser, contrôler et optimiser les flux d'énergie pour le système photovoltaïque. Utilisé pour gérer la consommation d'énergie.
