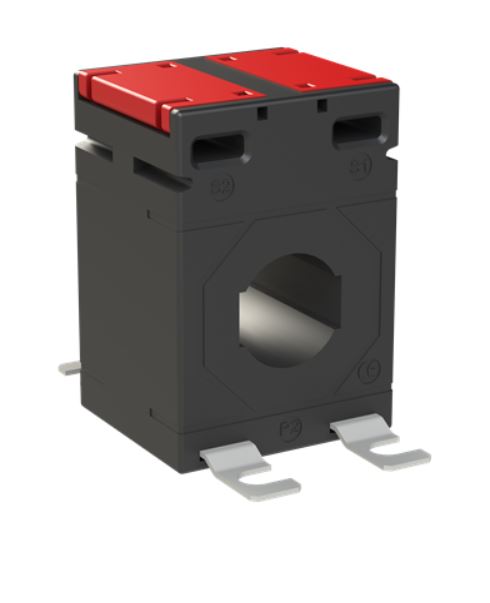

TRANSFORMATEUR DE COURANT (ABB CT1M-2 400) 400/5A

Transformateur de courant destiné aux applications de mesure et de surveillance précises dans les installations électriques basse tension, conçu pour un courant primaire de 400 a et une sortie secondaire de 5 a avec une précision de classe 0,5.

• technologie : transformateur de courant à noyau fermé (à passage direct) avec rapport fixe 400/5 a
• classe de précision : 0,5
• courant primaire assigné : 400 a
• courant secondaire assigné : 5 a
• section maximale du conducteur primaire : câble Ø 21 mm ou jeu de barres 20 × 10 mm
• type de montage : à passage direct pour insertion de câble ou de jeu de barres
• fréquence de fonctionnement : 50 / 60 hz
• niveau d'isolation : 0,72 kv assigné
• degré de protection : ip20
• conformité aux normes : IEC 61869-2, IEC 61010-1
• dimensions : 45 × 65 × 40 mm
• poids : 0,33 kg

par pièce

• compatible avec les compteurs ABB et ceux de fabricants tiers utilisant une entrée de 5 a
• adapté aux réseaux monophasés ou triphasés de 400 a jusqu'à 690 V AC
• se monte directement sur un jeu de barres ou un câble à l'intérieur des tableaux électriques et armoires de puissance
• accessoires optionnels : adaptateur pour rail DIN et support de fixation pour intégration en panneau
• conçu pour les systèmes de mesure, de surveillance et de gestion de l'énergie dans les installations commerciales et industrielles

Réduit le courant primaire (jusqu'à 400 A) en un signal secondaire proportionnel de 5 A pour une connexion sûre aux instruments de mesure.

Garantit une performance de mesure précise conforme à la classe 0,5 pour la facturation et la surveillance énergétique.

Simplifie l'installation grâce au passage direct du conducteur à travers le noyau du transformateur.

Son design compact et robuste assure une stabilité à long terme et un fonctionnement fiable dans les tableaux de distribution électrique.
