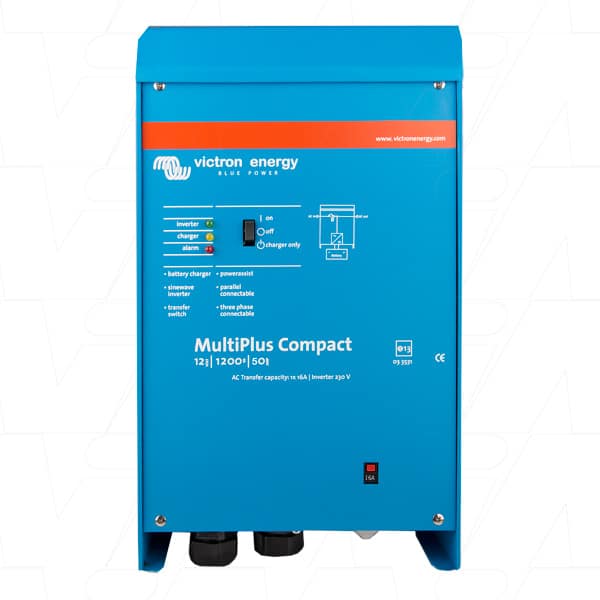

CHARGEUR/CONVER. (Victron Multiplus C) 12V 50A 1200W

Ce convertisseur-chargeur combine un onduleur 12 V DC et un chargeur de batterie.
Il délivre une puissance continue de 1200 VA côté onduleur et intègre un chargeur multi-étapes de 50 A.
Un interrupteur de transfert automatique de 16 A relie les charges à l'entrée AC lorsque celle-ci est disponible et bascule sur l'onduleur en cas de coupure.
Les fonctions PowerControl et PowerAssist permettent de gérer les sources AC limitées et de soutenir les pointes de consommation.

Caractéristiques :

• système de batterie nominale : 12 V DC

• puissance continue : 1200 VA / 1000 W à 25 °C ; puissance de crête : 2400 W

• interrupteur de transfert 16 A à commutation automatique

• PowerControl pour limiter le courant d'entrée AC et PowerAssist pour renforcer les sources AC faibles

• sortie sinusoïdale pure : 230 V – 50 Hz

• charge multi-étapes avec 50 A pour la batterie principale et 4 A pour la batterie de démarrage

• interface VE.Bus pour la configuration, le fonctionnement en parallèle ou en triphasé et l'intégration système

• surveillance et configuration à distance via dispositifs GX et portail VRM

• refroidissement par ventilateur à vitesse contrôlée selon la température

• boîtier IP20

Onduleur :

• plage de tension d'entrée DC : 9,5 à 17 V
• sortie : 230 V AC ± 2 %
• fréquence : 50 Hz ± 0,1 %
• puissance de sortie continue à 25 °C : 1200 VA / 1000 W
• puissance de sortie continue à 40 °C : 900 W
• puissance de sortie continue à 65 °C : 600 W
• puissance de crête : 2400 W
• rendement maximal : 93 à 94 %
• puissance à vide : 8 à 10

Chargeur :

• plage de tension d'entrée AC : 187 à 265 V AC
• fréquence d'entrée AC : 45 à 65 Hz
• tension de charge absorption : 14,4 V
• tension de charge flottation : 13,8 V
• Mode de stockage : 13,2 V
• Courant de charge batterie principale : 50 A
• Courant de charge batterie de démarrage : 4 A
• Capteur de température de batterie : Oui

Général :

• PowerControl : Oui
• PowerAssist : Oui
• interrupteur de transfert : 16 A
• communication : VE.Bus
• relais programmable : Oui
• commande marche/arrêt à distance : Oui
• température de fonctionnement : −40 à +65 °C (refroidissement par ventilateur)
• humidité (sans condensation) : max 95 %
• altitude maximale : 2000 m
• boîtier : aluminium, bleu RAL 5012, catégorie de protection IP20
• connexion AC : bornes à vis jusqu'à 13 mm²
• connexion DC : boulons M8

Protections :
Court-circuit en sortie, surcharge, tension batterie trop élevée, tension batterie trop basse, température excessive, présence de 230 V AC sur la sortie onduleur, ondulation de tension d'entrée trop élevée.

• Lisez le manuel avant l'installation et l'utilisation Une documentation complémentaire, incluant le dimensionnement des systèmes de secours, est disponible sur votre base de connaissances logistique.
• Installez l'appareil à la verticale, bornes orientées vers le bas, et assurez une ventilation suffisante.
• Utilisez des câbles DC et des dispositifs de protection de dimensions appropriées conformément aux recommandations Victron.
• Configurez les limites de PowerControl en fonction de la puissance du générateur ou de la source de quai.
• Pour les batteries lithium, effectuez l'intégration via le BMS approprié connecté au VE.Bus.
• (Consultez la documentation Victron et les assistants des dispositifs GX pour une configuration détaillée.)
