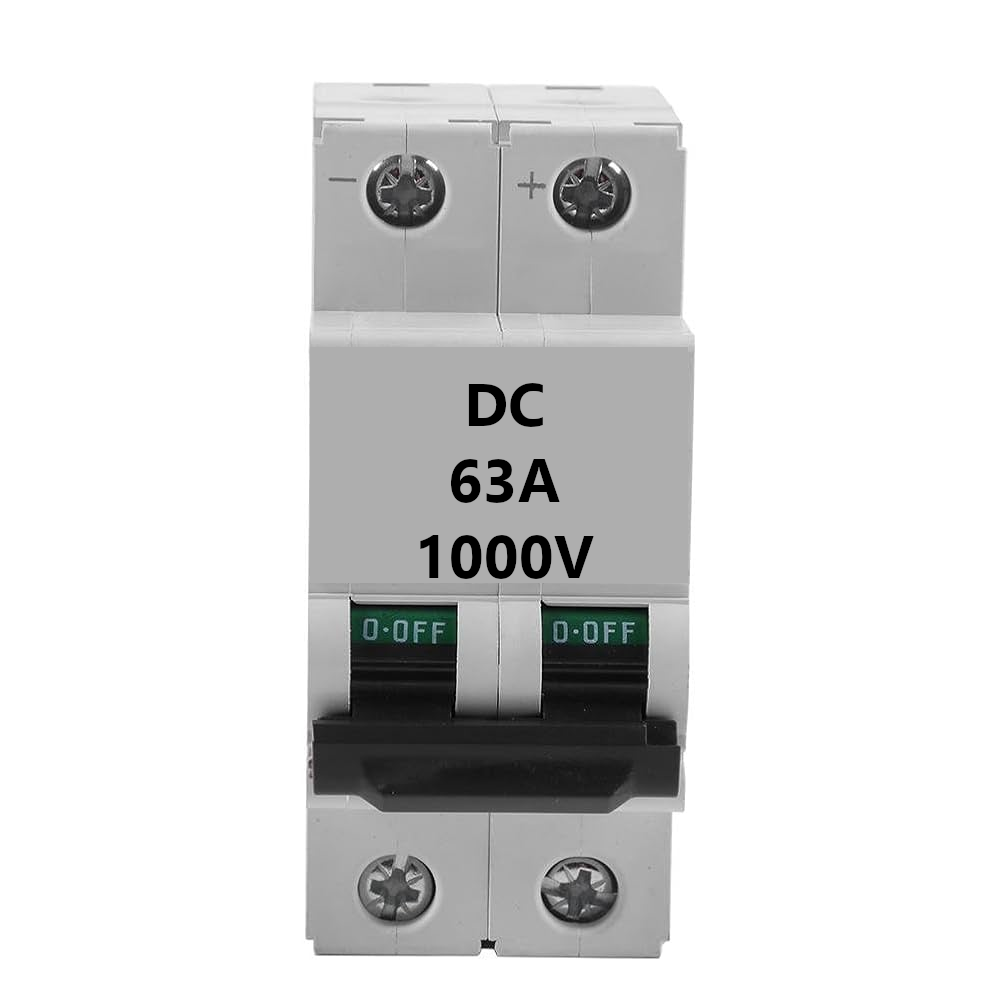

DISJONCTEUR CC B63, 1000Vcc 10kA, 2P

https://msf.oodin.sh/cat/product/98898
NSL PELEMCB02B63T

Article valide

Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)
https://msf.oodin.sh/web/image/product.template/589336/image_1920?unique=6480824

Cette combinaison n'existe pas.

Ajouter le produit à la liste


Créer Annuler

Ajouter le kit à la liste


Créer Annuler

Forme

  • MCB (Disjoncteur Modulaire), 2 Pôles, 63 Ampères

  • courbe de déclenchement : B (plage de déclenchement magnétique : 3 à 5 fois le courant nominal)

  • tension nominale : 1000V DC

  • pouvoir de coupure : 10 kA

  • conception modulaire, montable sur rail DIN standard (largeur approx. 36mm pour 2P)



Intégration

  • compatible avec les circuits principaux et les tableaux de distribution de marque et spécifications techniques similaires

  • ce dispositif est spécifiquement conçu pour la protection d'un panneau ou d'une chaîne de panneaux dans un circuit DC haute tension (ex. installation photovoltaïque) jusqu'à 1000V

  • le respect de la polarité de tension correcte est requis



Fonction

  • les MCB sont des dispositifs électromécaniques qui protègent un circuit électrique contre les surintensités (protection thermique) et les courts-circuits (protection magnétique)

  • un MCB fonctionne en interrompant la continuité du flux électrique à travers le circuit une fois qu'un défaut est détecté

  • spécificités de la courbe B : conçu pour se déclencher instantanément entre 3 et 5 fois le courant nominal

    • comparaison : ceci est plus sensible que la courbe C standard (qui se déclenche à 5-10 fois le courant nominal)

    • application : la courbe B est strictement utilisée pour la protection des charges résistives (non inductives) ou des circuits avec de grandes longueurs de câble (où l'impédance de ligne limite le courant de court-circuit)
