BLOC DIFF. A, 63A 30mA, 4P inst.mod
Article valide
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
|
|
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
|
|
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)
|
|
DISPOSITIF DIFFERENTIEL RESIDUEL
Définition
Un DDR est placé dans une installation électrique pour nous protéger des «fuites» ou des chocs. Cela a également un impact positif sur la réduction du risque d'incendie.Un courant de fuite de 30 mA est le maximum pour protéger les gens contre les chocs létaux. Les DDR sont utilisés en combinaison avec les DMT (qui protègent contre les courts-circuits et la surcharge). Pour plus d'informations, consultez les documents et les directives de l'assistance électrique.
Vue d'ensemble des types différents de disjoncteurs :
| abréviation | mot-cléf français | description |
| MCB/DMT | disjoncteur magnétothermique | Protège contre la surcharge et les courcircuits |
| RDC | bloc ou interrupteur différentiel | Protège les personnes |
| RCTD | dispositif de déclenchement de courant résiduel | RCCB qui déclenche mécaniquement un MCB compatible attaché au RCTD |
| RCBO | disjoncteur différentiel avec protection contre la surcharge | Combine les fonctions d'un MCB et un RCD |
Synonyme
ID, Inter Diff, Bloc Diff, BD, DDFT
Un ID est un DDR, mais c'est un disjoncteur qui peut être installé seul. Lorsque nous parlons d'un bloc DDR (Bloc Différentiel), nous parlons d'un périphérique qui fonctionnera avec un DMT : les marques doivent être identiques pour être facilement installés.
Spécifications
- Dispositif qui coupe l'alimentation électrique en cas de courant de «fuite».
- courant de «fuite» indiqué au DDR.
- Il existe trois types communs fournis par MSF: A, AC et ASI-type.
- Ils sont disponibles pour une ou trois phases.
- Ils sont disponibles en courant maximum de 25, 40, 63 et 80 A.
- Devrait être monté sur rail DIN.
L'article est ouvert.Il existe de nombreuses marques sur le marché, certaines d'entre elles de mauvaise qualité.
Types
En plus du choix en courant maximum (notez qu'ils ne se déclencheront pas ce maximum), il existe trois types fournis par MSF:
- A : pour les applications courantes
- AC : Peu utilisé; destiné uniquement à des charges AC simples ( appareils sans électronique).
- B: Les disjoncteurs différentiels de type B peuvent détecter des courants alternatifs sinusoïdaux, des courants continus pulsés, des courants composites multifréquences ainsi que des courants résiduels continus lisses. Les disjoncteurs différentiels de type B sont destinés à être utilisés pour les charges avec redresseur triphasé, telles que les variateurs de vitesse, les systèmes photovoltaïques, les stations de recharge pour véhicules électriques et les équipements médicaux.
- ASI : (également appelé Hpi et HI): moins sensible à la foudre et d'autres causes (comme les convertisseurs de fréquence) empêchant les déclenchements dits nuisibles.
Sensibilité
MSF fournit 10 mA, 30 mA, 300 mA et 500 mA;
- 10 mA et 30 mA protégeront les personnes.
- 300 et 500 mA peuvent être utilisés pour indiquer des défauts (comme une faible isolation dans le câblage souterrain), mais ne protège PAS les personnes. Les différentiels de sensibilité 300/500 mA offrent une bonne protection contre le risque d'incendie dû à un défaut d'isolation entre le conducteur sous tension et la terre.
Normes
EN 60947-2
Dimensions

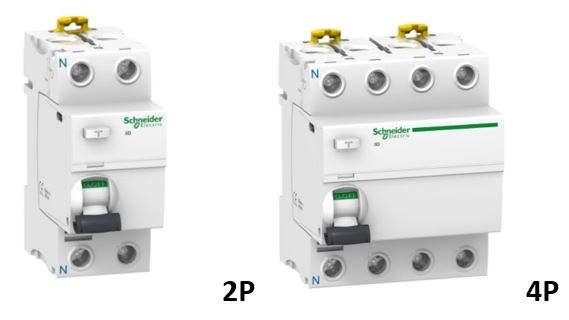

2P: 36 mm de large (‘2 unités' de large)
3P+N: 72 mm de large (‘4 unités' de large)
Conseils d'utilisation
Ne connectez pas un DDR / ID avec plus de 5 DMT pour éviter les déclenchements dits nuisibles.
Le bloc Diff. doit etre commandé avec son DMT ou au moins un DMT de la meme marque afin de l'installer de maniére appropriée (c'est une façon de réaliser un Disjoncteur différentiel).
Plus d'informations sur le livre MSF & CICR : Règle et Outils (Installations et équipements électriques de terrain) en page 93
Essai
Test mensuel à l'aide du bouton de test
Critères MSF
Codifié en:
PELEMRCB pour interrupteur différentiel
PELEMRCT pour bloc différentiel
