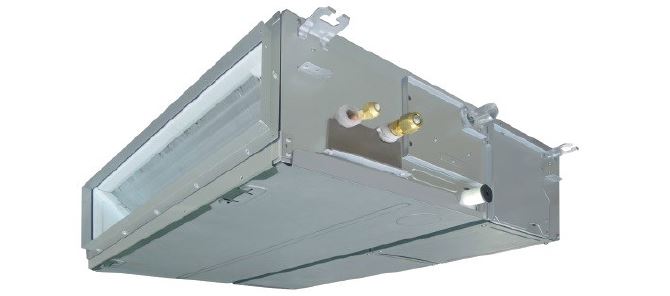

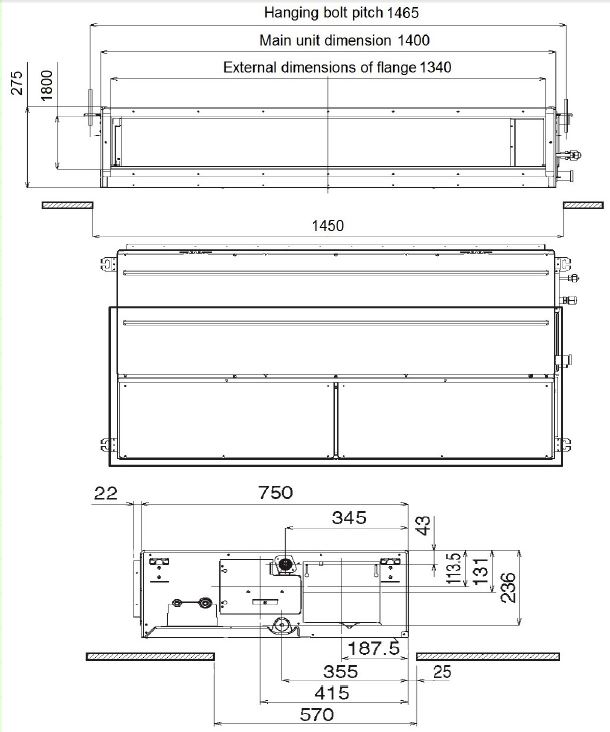

CLIMATIS. split (Toshiba RAV-SM1106BTP-E1) unité intérieure

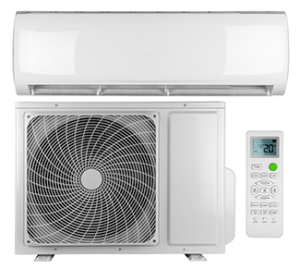

• Unité extérieure contenant le compresseur, le condenseur et le ventilateur
• Unité intérieure contenant l'évaporateur, le filtre et le ventilateur
• Gaz réfrigérant chargé en usine
• Tuyaux en cuivre avec isolation
• Câbles électriques
• Tuyau d'évacuation des condensats
• Télécommande

Dimension, capacité de refroidissement:

Les dimensions standard des climatiseurs sont définies par leur capacité de refroidissement.

• 1 Tonne = 1,5 CV = 12 000 BTU/h = 3,5 kW de capacité de refroidissement
• 1,5 Tonne = 2 CV = 18 000 BTU/h = 5,3 kW de capacité de refroidissement
• 2 Tonnes = 2,5 CV = 24 000 BTU/h = 7,0 kW de capacité de refroidissement

Afin de choisir la capacité de climatisation adéquate pour un espace défini, cet outil https://sherlog.msf.org/articles/1499/aircon-calculation-tools.html est utilisé pour calculer la capacité requise en tenant compte de plusieurs facteurs qui affectent la capacité de refroidissement, comme : la taille de la pièce, la température ambiante, le type de murs, l'isolation,...

Gaz réfrigérants:

Tous les systèmes de refroidissement actifs ont besoin d'un gaz réfrigérant pour fonctionner. C'est le processus de transformation du gaz de vapeur en liquide et vice versa qui assure la majeure partie du transfert de chaleur. Malheureusement, ces gaz, lorsqu'ils sont libérés dans l'atmosphère, ont des effets très graves sur l'environnement ; ils ont un potentiel d'appauvrissement de la couche d'ozone ( ODP ) et un potentiel de réchauffement de la planète ( GWP ). Les différents types de réfrigérants ont un potentiel d'appauvrissement de la couche d'ozone et un potentiel de réchauffement global ( GWP) différents. Les types de gaz réfrigérants suivants sont les plus couramment utilisés dans les climatiseurs :

Les réfrigérants ne sont généralement pas interchangeables. Il est important de choisir un système fonctionnant avec un réfrigérant disponible localement, au cas où il faudrait le recharger.

Taux d'efficacité énergétique:

L'efficacité d'un climatiseur est exprimée par le taux d'efficacité énergétique (EER), soit en [W de refroidissement / ​Wh d'énergie consommée], soit en [Btu/h de refroidissement / ​Wh d'énergie consommée]. Plus l'EER est élevé, plus l'efficacité est grande. Il est important, lorsque l'on compare l'EER de différents climatiseurs, de s'assurer que les EER sont exprimés par la même unité de mesure.

Les conditionneurs de classe A ont la plus grande efficacité. Consultez le tableau ci-dessous avec les valeurs EER mesurées en BTU/Wh

Les gaz ci-dessous sont inflammables, prenez en compte le transport et la manipulation:

• R32: faible inflammabilité
• R290: haute inflammabilité

• Fiche technique et manuel d'utilisation.
• Les supports de montage et les coussins vibrants pour monter l'unité extérieure sont parfois fournis avec l'unité.

• Les pièces détachées doivent être commandées lors de l'achat d'un climatiseur split et notamment les PCB.
• Si les supports de montage et les coussins vibrants ne sont pas fournis avec l'unité, ils doivent être commandés séparément pour l'installation de l'unité extérieure.
• Des tuyaux en cuivre supplémentaires si nécessaire.
• Il est recommandé d'installer un limiteur de tension PELEVOLL230F pour se protéger contre les hautes et basses tensions, les baisses de tension, les surtensions et les pointes de tension. Les nouveaux climatiseurs sont plus électroniques et seront plus sensibles aux fluctuations de tension.

• Évitez de bloquer le flux d'air: Évitez de bloquer l'entrée et la sortie d'air ou de placer des objets à proximité des unités qui pourraient bloquer le flux d'air.

• Évitez la lumière directe du soleil :
• Minimisez l'exposition directe de l'unité intérieure à la lumière du soleil en utilisant des rideaux ou des stores pendant les heures les plus chaudes de la journée. Cela réduit la charge de travail du climatiseur.
• Évitez de surcharger l'unité :
• Évitez de surcharger le climatiseur en fermant les portes et les fenêtres de la pièce à refroidir ou à chauffer.
• Réglages de la température :
• Évitez de régler la température trop bas en mode refroidissement ou trop haut en mode chauffage, car cela peut fatiguer l'appareil et augmenter la consommation d'énergie. Réglez la température à un niveau confortable (21°C - 25°C) et envisagez d'utiliser des thermostats programmables pour optimiser la consommation d'énergie.
• Le balancement de l'air de la plupart des unités intérieures peut être réglé :
• La meilleure pratique consiste à fixer l'oscillation de l'air : le soufflage horizontal de l'air sans oscillation au-dessus de l'axe horizontal ou de l'axe vertical
• Vous pouvez reconnaître cette position en vérifiant la position des persiennes de l'unité intérieure, elles doivent être à 90°.
• Utilisez le mode éco :
• De nombreux climatiseurs modernes sont dotés d'un mode écologique qui permet d'ajuster les réglages pour économiser l'énergie tout en maintenant le confort.
• L'option ioniseur :
• Certaines unités intérieures de climatisation split disposent d'une option "ioniseur" qui est une technique de stérilisation de l'air. Toutefois, il convient de noter que certaines études suggèrent que l'efficacité des ioniseurs à améliorer de manière significative la qualité de l'air peut varier en fonction de facteurs tels que la taille et le type de particules présentes dans l'air, ainsi que la conception et les performances spécifiques de l'ioniseur. En outre, l'utilisation excessive d'ionisateurs dans des espaces mal ventilés peut entraîner une augmentation des niveaux d'ozone, ce qui peut être nocif pour la santé. Il est recommandé de ne pas utiliser cette option.

La maintenance des climatiseurs split doit être effectuée régulièrement pour assurer le bon fonctionnement de l'unité.

En suivant les protocoles de maintenance préventive, la maintenance des unités intérieures doit être effectuée sur une base mensuelle et la maintenance des unités extérieures doit être effectuée tous les 3 mois, sauf dans les zones poussiéreuses où elle doit être effectuée sur une base mensuelle.

Les protocoles de maintenance préventive se trouvent dans la base de connaissances des différents OC ou s'adressent au référent HVAC.
