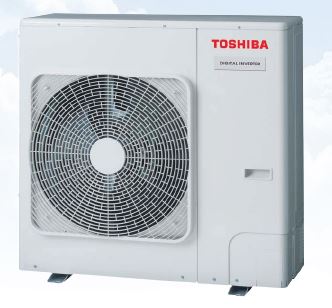

CLIMATIS. split (Toshiba RAV-SM1404ATP-E) unité extérieure

NST CCLIAIRCTR4O

Article valide

Ancien(s) Code(s): CCLIAIRCTR6
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)

Climatiseur Split

Définition

Les climatiseurs sont des appareils conçus pour refroidir les espaces intérieurs en retirant la chaleur de l'air intérieur et en la transférant à l'extérieur. Les climatiseurs n'apportent pas d'air frais de l'extérieur ; ils font recirculer et refroidissent l'air intérieur existant.

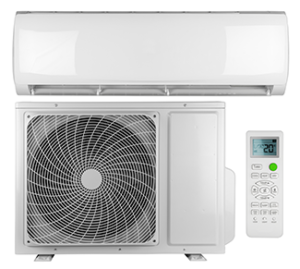

Les climatiseurs split sont composés de deux unités distinctes : une unité intérieure appelée unité d'évaporation et une unité extérieure appelée unité de condensation. L'unité intérieure et l'unité extérieure sont connectées entre elles par des tuyaux en cuivre (pour gérer le flux du réfrigérant sous forme de gaz ou de liquide) et des câbles électriques (câble d'alimentation et câble de communication). L'unité est également équipée d'un tuyau d'évacuation des condensats relié à l'unité intérieure et d'une télécommande.

Spécifications

Il existe différents types de climatiseurs split.

Inverter ou non-inverter :

Les climatiseurs à Inverter nécessitent un courant de démarrage beaucoup plus faible et fonctionnent globalement de manière plus efficace, tandis que les climatiseurs non-inverter, également connus sous le nom de « on/off », fonctionnent soit à pleine capacité, soit à l'arrêt. Les climatiseurs à inverter sont recommandés car ils consomment moins d'énergie.

Climatiseur de refroidissement par rapport à la pompe à chaleur:

Les pompes à chaleur peuvent être utilisées pour le refroidissement et le chauffage en inversant le cycle de réfrigération. Les pompes à chaleur doivent être choisies lorsque le chauffage est nécessaire. Un climatiseur de refroidissement ne peut que refroidir l'air et non pas chauffer.

Cette description ne couvre que les climatiseurs à mono split.

Composants

  • Unité extérieure contenant le compresseur, le condenseur et le ventilateur
  • Unité intérieure contenant l'évaporateur, le filtre et le ventilateur
  • Gaz réfrigérant chargé en usine
  • Tuyaux en cuivre avec isolation
  • Câbles électriques
  • Tuyau d'évacuation des condensats
  • Télécommande

Spécifications techniques

Dimension, capacité de refroidissement:

Les dimensions standard des climatiseurs sont définies par leur capacité de refroidissement.

  • 1 Tonne = 1,5 CV = 12 000 BTU/h = 3,5 kW de capacité de refroidissement
  • 1,5 Tonne = 2 CV = 18 000 BTU/h = 5,3 kW de capacité de refroidissement
  • 2 Tonnes = 2,5 CV = 24 000 BTU/h = 7,0 kW de capacité de refroidissement

Afin de choisir la capacité de climatisation adéquate pour un espace défini, cet outil https://sherlog.msf.org/articles/1499/aircon-calculation-tools.html est utilisé pour calculer la capacité requise en tenant compte de plusieurs facteurs qui affectent la capacité de refroidissement, comme : la taille de la pièce, la température ambiante, le type de murs, l'isolation,...

Gaz réfrigérants:

Tous les systèmes de refroidissement actifs ont besoin d'un gaz réfrigérant pour fonctionner. C'est le processus de transformation du gaz de vapeur en liquide et vice versa qui assure la majeure partie du transfert de chaleur. Malheureusement, ces gaz, lorsqu'ils sont libérés dans l'atmosphère, ont des effets très graves sur l'environnement ; ils ont un potentiel d'appauvrissement de la couche d'ozone ( ODP ) et un potentiel de réchauffement de la planète ( GWP ). Les différents types de réfrigérants ont un potentiel d'appauvrissement de la couche d'ozone et un potentiel de réchauffement global ( GWP) différents. Les types de gaz réfrigérants suivants sont les plus couramment utilisés dans les climatiseurs :

R22R410AR32R290
OPD0.055000
GWP1,8102,0906753
InflammabilitéPas de propagation de flammePas de propagation de flammeFaible inflammabilitéHaute inflammabilité

Les réfrigérants ne sont généralement pas interchangeables. Il est important de choisir un système fonctionnant avec un réfrigérant disponible localement, au cas où il faudrait le recharger.

Taux d'efficacité énergétique:

L'efficacité d'un climatiseur est exprimée par le taux d'efficacité énergétique (EER), soit en [W de refroidissement / ​Wh d'énergie consommée], soit en [Btu/h de refroidissement / ​Wh d'énergie consommée]. Plus l'EER est élevé, plus l'efficacité est grande. Il est important, lorsque l'on compare l'EER de différents climatiseurs, de s'assurer que les EER sont exprimés par la même unité de mesure.

Les conditionneurs de classe A ont la plus grande efficacité. Consultez le tableau ci-dessous avec les valeurs EER mesurées en BTU/Wh

AEER > 10,9
B10,9 > EER >10,2
C10,2 > EER > 9,6
D9,6 > EER > 8,9
E9,0 > EER > 8,18

Transport Marchandises Dangereuses

Les gaz ci-dessous sont inflammables, prenez en compte le transport et la manipulation:

  • R32: faible inflammabilité
  • R290: haute inflammabilité

Livré(s) avec l’Article

  • Fiche technique et manuel d'utilisation.
  • Les supports de montage et les coussins vibrants pour monter l'unité extérieure sont parfois fournis avec l'unité.

A Commander Séparément

  • Les pièces détachées doivent être commandées lors de l'achat d'un climatiseur split et notamment les PCB.
  • Si les supports de montage et les coussins vibrants ne sont pas fournis avec l'unité, ils doivent être commandés séparément pour l'installation de l'unité extérieure.
  • Des tuyaux en cuivre supplémentaires si nécessaire.
  • Il est recommandé d'installer un limiteur de tension PELEVOLL230F pour se protéger contre les hautes et basses tensions, les baisses de tension, les surtensions et les pointes de tension. Les nouveaux climatiseurs sont plus électroniques et seront plus sensibles aux fluctuations de tension.

Conseils d'utilisation

Instructions pour l'installation de climatiseurs split muraux:

La longueur maximale des tuyaux entre l'unité intérieure et l'unité extérieure doit être respectée. La distance maximale autorisée est indiquée sur la fiche technique (généralement moins de 15 m).

La différence de niveau maximale autorisée (verticale) entre l'unité intérieure et l'unité extérieure doit être respectée. Cette différence de niveau est indiquée sur la fiche technique.

Unité extérieure correctement montée pour éviter les vibrations.

Placement de l'unité intérieure :

  • Espace libre d'au moins 150 mm entre l'unité intérieure et le plafond
  • Espace libre d'au moins 125 mm entre l'unité intérieure et les murs
  • L'unité intérieure doit se trouver à une hauteur d'au moins 2,3 m au-dessus du sol.
  • Évitez d'installer l'unité intérieure au-dessus d'un placard, derrière un écran/un moniteur ou à proximité d'un diffuseur ( extraction ou soufflage).

Emplacement de l'unité extérieure :

  • Espace libre d'au moins 600 mm à partir de l'avant de l'unité (côté ventilateur)
  • Espace libre d'au moins 300 mm du reste des côtés
  • Espace libre d'au moins 600 mm à partir du haut de l'unité

La tuyauterie doit être installée correctement afin d'éviter tout pincement. Tous les tuyaux doivent être isolés.


Précautions d'Emploi

  • Évitez de bloquer le flux d'air: Évitez de bloquer l'entrée et la sortie d'air ou de placer des objets à proximité des unités qui pourraient bloquer le flux d'air.
  • Évitez la lumière directe du soleil :
    • Minimisez l'exposition directe de l'unité intérieure à la lumière du soleil en utilisant des rideaux ou des stores pendant les heures les plus chaudes de la journée. Cela réduit la charge de travail du climatiseur.
  • Évitez de surcharger l'unité :
    • Évitez de surcharger le climatiseur en fermant les portes et les fenêtres de la pièce à refroidir ou à chauffer.
  • Réglages de la température :
    • Évitez de régler la température trop bas en mode refroidissement ou trop haut en mode chauffage, car cela peut fatiguer l'appareil et augmenter la consommation d'énergie. Réglez la température à un niveau confortable (21°C - 25°C) et envisagez d'utiliser des thermostats programmables pour optimiser la consommation d'énergie.
  • Le balancement de l'air de la plupart des unités intérieures peut être réglé :
    • La meilleure pratique consiste à fixer l'oscillation de l'air : le soufflage horizontal de l'air sans oscillation au-dessus de l'axe horizontal ou de l'axe vertical
    • Vous pouvez reconnaître cette position en vérifiant la position des persiennes de l'unité intérieure, elles doivent être à 90°.
  • Utilisez le mode éco :
    • De nombreux climatiseurs modernes sont dotés d'un mode écologique qui permet d'ajuster les réglages pour économiser l'énergie tout en maintenant le confort.
  • L'option ioniseur :
    • Certaines unités intérieures de climatisation split disposent d'une option "ioniseur" qui est une technique de stérilisation de l'air. Toutefois, il convient de noter que certaines études suggèrent que l'efficacité des ioniseurs à améliorer de manière significative la qualité de l'air peut varier en fonction de facteurs tels que la taille et le type de particules présentes dans l'air, ainsi que la conception et les performances spécifiques de l'ioniseur. En outre, l'utilisation excessive d'ionisateurs dans des espaces mal ventilés peut entraîner une augmentation des niveaux d'ozone, ce qui peut être nocif pour la santé. Il est recommandé de ne pas utiliser cette option.

Entretien

La maintenance des climatiseurs split doit être effectuée régulièrement pour assurer le bon fonctionnement de l'unité.

En suivant les protocoles de maintenance préventive, la maintenance des unités intérieures doit être effectuée sur une base mensuelle et la maintenance des unités extérieures doit être effectuée tous les 3 mois, sauf dans les zones poussiéreuses où elle doit être effectuée sur une base mensuelle.

Les protocoles de maintenance préventive se trouvent dans la base de connaissances des différents OC ou s'adressent au référent HVAC.
