(kit pompe Grundfos SQF5A-7) POMPE + EQUIPEMENT ELECTRIQUE

Dans ce module, nous ajoutons la pompe submersible Grundfos SQF 5A-7 et tout le câblage à connecter aux modules solaires. Il existe également des contrôleurs pour l'utiliser comme système hybride ou automatiser le système avec des flotteurs.

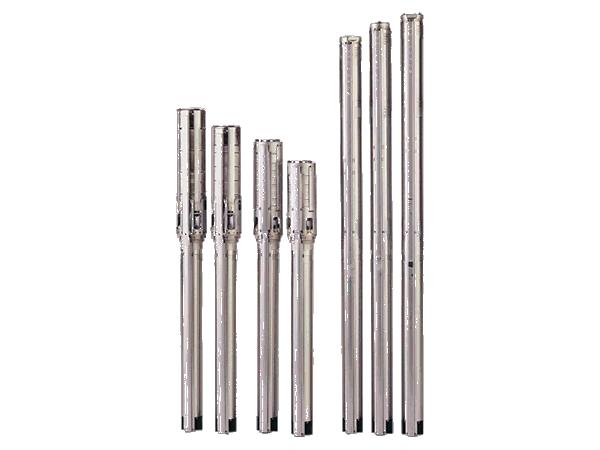

Grundfos SQF 5A-7 - est une pompe de 4 pouces de diamètre. Il est équipé d'un moteur à aimant permanent MSF 3 avec une unité électronique intégrée qui convertit l'alimentation CC entrante en alimentation CA. La pompe est flexible en ce qui concerne l'alimentation électrique, de sorte que vous pouvez directement brancher l'alimentation CC ou CA. Le moteur comporte également une électrode de capteur de marche à sec intégrée qui arrête automatiquement le moteur si le niveau d'eau descend en dessous du capteur. La pompe est montée sur un clapet anti-retour sur sa sortie pour empêcher l'eau de refluer dans la pompe lorsqu'elle est éteinte.

Une simple unité de contrôle IO 101 permet la mise en marche / l'arrêt, la surveillance de l'état de la pompe ainsi que le raccordement d'une alimentation de secours monophasée CA. Cette pompe convient à l'eau propre, aux liquides chimiquement non agressifs sans solides ni fibres. Ainsi, si une application d'eau de surface est prévue, une crépine appropriée doit être installée sur la pompe, comme indiqué dans les documents en annexe (contacter votre référent technique). La durée de vie de la pompe peut diminuer compte tenu de l'usure due aux sédiments.

Il existe la possibilité (recommandée) d'ajouter le flotteur CU200 pour faciliter l'automatisation de la pompe.

https://product-selection.grundfos.com/products/sqflex/sqf-5a-7-95027342?tab=variant-specifications

KWATZFR0221 (kit solarpumpSQFlexSQF5A-7) PUMP+ELEC. EQUIPT.​

• CWATPUMESS5 - 1 x POMPE SUBMERSIBLE solaire (Grundfos SQF5A-7) 4m³/h
• CWATPUMSSGFSB - 1 x (GrundfosSQFSolar) SWITCH BOX IO 101 (96475074)
• CWATPUMAS00J1 - 1 x Pc - Boîte de dérivation étanche + résine pour câble, 3x10²
• CWATPUMSS0036 - 1 x 100 m - SUBMERSIBLECABLE, qualité alimentaire, 3G6mm², permeter
• PELECABL3G2FM - 1 x 20 m - CABLEflexible, 3 conducteurs 2,5mm², permetre
• PELESOLAW06BM - 1 x 60 m - SOLARWIRE flexible, 6mm²,noir, permetre
• PELESOLAO06M- - 4 Pc - (panneau solaire) CONNECTEUR (Phoenix Sunclix) 2.5-6mm², mâle
• PELESOLAO06F- 4 Pc - (panneau solaire) CONNECTEUR (Phoenix Sunclix) 2.5-6mm², femelle​
• PELEEARTR102 - 1 Pc - JEU DE MISE À LA TERRE, cuivré, 2x1m, tiges de terre + connexion
• PELECABW06FG - 25 m - FIL souple, cuivre étamé, 6mm², vert/jaune, permetre
• PELECABEE06M - 100 Pc - MANCHON DE CÂBLEisolé, 1x6mm², 20/12mm
• CWATPUMSSGFCU - 1 Pc - (GrundfosSQF) UNITE DE CONTROLE ET ETAT CU 200 (96625360)
• PELECABL2X1FM - 20 m - CABLE souple, 2x1,5mm², permetre
• CWATPUMSSG0LS - 1 Pc - (Grundfos CU200) FLOTTEUR marche-arrêt (010748) + câble 3m
• ​PELEBOXJ0865 - 1 Pc - BOÎTE DE JONCTION surf, PVC, 80x80x40mm, IP65
• PELEBOXEG1305 - 2 Pc - PRESSE-ÉTOUPE, plastique, PG13.5, Ø5-12mm, IP68
• PELEBOXEL13PL - 2 Pc - CONTRE-ÉCROU, plastique, PG13,5, pour presse-étoupe
• PELECONNB043 - 10 Pc - COMMONINGBLOCK (Wago) 3x1,5-4mm², pour rig/flexwire​

Opérations hybrides

Le système de pompe peut être alimenté par une autre source d'alimentation CA. Le Grundfos SQFlex connecté au boîtier de commande IO 101 permet de connecter un générateur et de passer automatiquement d'un courant alternatif à un courant continu. Le passage à l'alimentation du générateur est effectué lorsque le circuit interne de l'IO 101 détecte la puissance entrante du générateur. Et lorsque le générateur s'arrête, l'IO 101 repasse automatiquement à l'énergie solaire, comme le montre le schéma ci-dessus. En option, le système peut inclure un CU 200 pour automatiser la marche/arrêt de la pompe à l'aide d'un flotteur, qui peut également être acheté avec le kit.

La curve de fonctionement peut etre trouve dans le suivant lien

SQF 5A-7 - 95027342 | Grundfos
