  2. UNITE DE RX MOBILE, ANALOGUE, Agfa DR100e, 115/230V 50-60Hz
Liste de prix publique

UNITE DE RX MOBILE, ANALOGUE, Agfa DR100e, 115/230V 50-60Hz

https://unicat.msf.org/cat/product/92054
STD EDIMXRUE3--

Article valide

Déclaration selon laquelle le produit est conforme aux normes européennes en matière de santé, de sécurité et de protection de l'environnement. Le marquage CE confère, par défaut, le droit de libre circulation sur l'ensemble du territoire del'Union Européenn (EEE).
IIb
En Europe, le matériel médical qui répond à la définition d'un dispositif médical selon la MDR (Réglementation des Dispositifs Médicaux) est classé en 4 classes
PME
La commande de ce produit doit être justifiée et n'est acceptable que sous certaines conditions.
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)

Cette combinaison n'existe pas.

Voir Relations

Ajouter le produit à la liste


Créer Annuler

Ajouter le kit à la liste


Créer Annuler

Documents

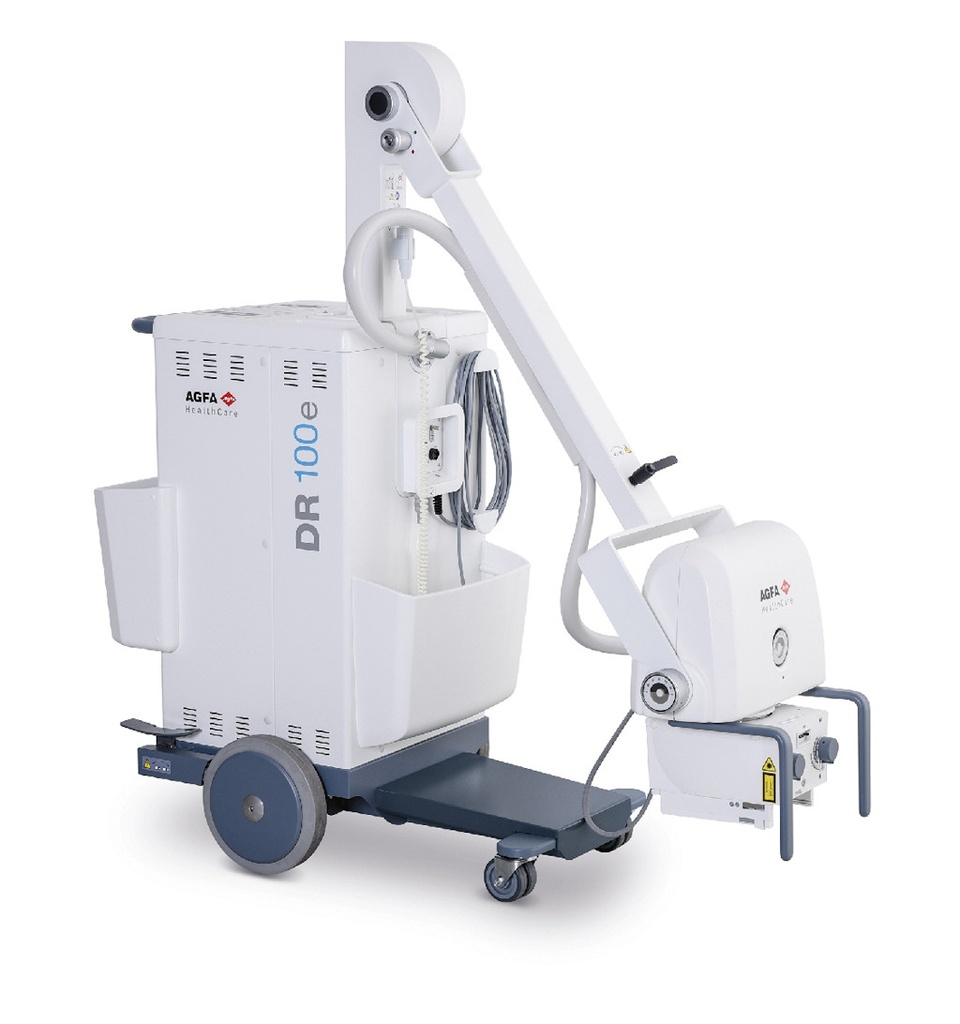

UNITE DE RX MOBILE, ANALOGUE, Agfa DR100e

Cette machine remplace Polymobil Plus et Mobilett XP de Siemens qui ne sont plus produits.

L'équipement radiologique le plus approprié dépendra des exigences spécifiques du projet.

Avant de commander du matériel de radiographie, il est indispensable de contacter le "Diagnostic Imaging Working Group" (diagnostic-network@msf.org) pour un avis sur les besoins de sécurité radiologique, les besoins en ressources humaines, le soutien technique et l' équipement complémentaire nécessaire.

Définition

L'appareil Agfa DR100e est un appareil de radiologie mobile adapté aux applications de radiologie générale en milieu hospitalier et est utilisé en combinaison avec l'AgfaCR10X.

Il n'est généralement pas recommandé comme premier choix dans un environnement hospitalier (voir les options fixes WHISRAD et MULTIRAD), à moins qu'une installation par un ingénieur ne soit pas possible. Ce n'est pas non plus le modèle préféré pour être déplacé dans un hôpital car il nécessite une alimentation électrique constante pour fonctionner. Pour discuter du choix de l'appareil à rayons X le plus approprié aux exigences du projet, veuillez contacter le DIWG : diagnostic-network@msf.org.

Spécifications

Des informations confidentielles ont été cachées Se Connecter pour consulter ces informations

Normes de qualité

  • IEC 60601-1-3, 2008, edition 2.2, +A1 2013, A2 2021 Appareils électromédicaux - Partie 1-3: Exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale: Radioprotection dans les appareils à rayonnement X de diagnostic
  • EN 60601-2-54, 2009, +A2 2019 Appareils électromédicaux - Partie 2-54: Exigences particulières pour la sécurité de base et les performances essentielles des appareils à rayonnement X utilisés pour la radiographie et la radioscopie

Composants

  • COLONNE ANALOGIQUE NON ROTATIVE 32KW XBU9H
  • TUBE À RAYONS X 0.8MM/1.3MM 16/32KW XJV52
  • COLLIMATEUR AVEC DOUBLE LASER SID XBVDS
  • SAC DE TRANSPORT SCELLÉ SOUS VIDE XBVGY
  • PRISE DE COURANT EUROPE XB9UC_ DR 100e
  • FUSIBLE RAPIDE CÉRAMIQUE 100A 660V FEE (x2 pièces) TN+12050
  • KIT DE PETITES PIECES x1 TN+63679/1
  • INTERRUPTEUR MANUEL X-RAY (une supplémentaire) TN+213988/A
  • ASSEMBLAGE DE L'INVERSEUR RF+63737
  • TABLEAU DE CONDENSATEURS TN+01650

Spécifications techniques

Générateur de rayons X

  • Puissance 32 kW max
  • Générateur haute fréquence : 40 kHz
  • Capacité thermique monobloc : 600 kJ (800 kHU)
  • Plage de kV : 40 to 125 kV (incrémentation 1 kV)
  • Plage mA: 50-400 selon la sélection des kV
  • Plage mAs : 0,1 - 110 (incrémentation 12,5 %)
  • Plage de temps (selon la sélection mAs) : 0.001 - 2.2 s

Contrôles de l'exposition

  • Commutateur manuel à rayons X à double interrupteur avec câble extensible
  • Télécommande (en option)

Tube à rayons X

  • Anode rotative : 3000 tr/min
  • Tache focale double : 0,8 et 1,3 mm (en option 0,6 mm et 1,3 mm)
  • Puissance focale nominale :
  • 16 kW petit foyer
  • 32 kW grand foyer
  • (en option 11 kW et 32 kW)
  • Diamètre anodique : 64 mm
  • Angle anodique : 15°Dissipation anodique continue maximale : 300 W
  • Capacité thermique de l'anode : 80 kJ (107 kHU)

Collimateur

  • LED de puissance à haute luminosité
  • Minuterie de 30 s
  • Compteur extractible pour la mesure du SID
  • Rotation du collimateur : ± 120°.
  • Filtration supplémentaire par sélection manuelle (1 mm Al + 0,1 mm Cu ; 1 mm Al + 0,2 mm Cu ; 2 mm Al)

Voltage

  • 115/230 Vac ± 10%, 50/60 Hz Sélection automatique
  • Résistance de ligne max : < 1 Ω
  • Connexion à une prise de courant standard : 16 A
  • Longueur du câble d'alimentation : 8 mètres

Dimensions

  • 1366 (L) x 618 (l) x 1444 (h) mm
  • Weight: Approx.170 kg

Conseils d'utilisation

Des informations confidentielles ont été cachées Se Connecter pour consulter ces informations

Précautions d'Emploi

Doit être utilisé dans un environnement exempt de poussière.

Environnement d'utilisation:

  • Température ambiante tolérée: +10°C à + 40°C
  • Humidité relative ambiante tolérée: 10% à 100%

Il est obligatoire de protéger l'appareil avec un UPS double conversion (voir articles apparentés ci-dessous).

Entretien

Il existe des tâches de maintenance spécifiques au fabricant et à MSF qui DOIVENT être suivies. Les manuels, calendriers et documents SOP de MSF sont disponibles sur la page SharePoint de MSF X-ray.

Toute question concernant l'achat ou la maintenance peut être envoyée au Diagnostic Imaging Working Group (diagnostic-network@msf.org).

Conservation

Pour le transport/entreposage:

  • Température ambiante tolérée: -20°C à + 55°C
  • Humidité relative ambiante tolérée: 10% à 100%
