  2. ECHOGRAPHE (Sonosite M-Turbo) + SONDE C60x
Liste de prix publique

ECHOGRAPHE (Sonosite M-Turbo) + SONDE C60x

https://unicat.msf.org/cat/product/12640
NST EDIMULSE4--

Article supprimé

Ancien(s) Code(s): -X EDIMULTS4--
Déclaration selon laquelle le produit est conforme aux normes européennes en matière de santé, de sécurité et de protection de l'environnement. Le marquage CE confère, par défaut, le droit de libre circulation sur l'ensemble du territoire del'Union Européenn (EEE).
Z11040104 - Échographes multidisciplinaires (médecine interne; cardiologie,…)
La nomenclature européenne des dispositifs médicaux (EMDN) est la nomenclature utilisée par les fabricants lorsqu'ils enregistrent leurs dispositifs médicaux dans la base de données EUDAMED. L'EMDN se caractérise par sa structure alphanumérique qui est établie dans un arbre hiérarchique à sept niveaux.
IIa
En Europe, le matériel médical qui répond à la définition d'un dispositif médical selon la MDR (Réglementation des Dispositifs Médicaux) est classé en 4 classes
M
La commande de ce produit doit être justifiée et n'est acceptable que sous certaines conditions.
UN3481
Les matières et produits dangereux (identifiés par leur numéro ONU de transport à 4 chiffres) doivent être transportés sous certaines conditions comme spécifié dans la fiche de données de sécurité (MSDS).
Souscriptions OC: inclus dans les outils d'approvisionnement ou de commande sur le terrain (p.ex. UniField)
Souscriptions SC: inclus dans les outils d'approvisionnement ou de commande sur le terrain
Validations OC: approuvé pour l’approvisionnement et l'utilisation par un CO pour des commandes internationales ou locales précisant le contexte et l'activité dans les listes d’activités médicales standards (MSL)

Cette combinaison n'existe pas.

Voir Relations

Ajouter le produit à la liste


Créer Annuler

Ajouter le kit à la liste


Créer Annuler

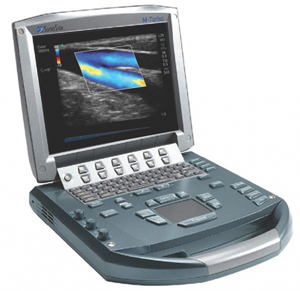

ECHOGRAPHE (Sonosite M-Turbo)

Arrêté en 2023 car ce modèle n'est plus produit. Il est remplacé par le Edge 2 de Sonosite (voir "remplacé par" en bas de page)

la fin du support pour le M-Turbo

  • 30 avril 2025 Accessoires non essentiels (ex : mallette de transport)
  • 30 avril 2028 Systèmes et sondes

Définition

Appareil d'imagerie diagnostique à ultrasons portable utilisé pour l'exploration des tissus organiques. Haute qualité pour l'imagerie abdominale, nerveuse, vasculaire, cardiaque, d'accès veineux, pelvienne et superficielle.

Spécifications

Des informations confidentielles ont été cachées Se Connecter pour consulter ces informations

Normes de qualité

EN 60601-2-37, 2008, +A1 2015 Appareils électromédicaux - Partie 2-37: Exigences particulières pour la sécurité de base et les performances essentielles des appareils de diagnostic et de surveillance médicaux à ultrasons

Spécifications techniques

ECHOGRAPHE

  • Architecture à large bande entièrement numérique
  • Interface utilisateur et commandes programmables:
    • Touches pour fonctionnalités avancées
    • Touches A et B programmables
    • Clavier alphanumérique en élastomère QWERTY
    • Pavé tactile avec touche de sélection permettant un fonctionnement et une navigation aisée
    • Commandes Doppler: angle, orientation, échelle, ligne de base, gain et volume
    • Touches d'acquisition d'images: revue, rapport, sauvegarde de clips, DVD, enregistrement
    • Plage dynamique: jusqu'à 165 dB
    • Echelle de gris: 256 nuances
    • Gain dédié automatique et touches d'examen permettant une activation rapide
  • Ecran LCD 10,4" (26,4 cm), NTSC ou PAL
  • Alimentation:
    • Fonctionne sur batterie ou sur secteur
    • Batterie Lithium-ion: rechargeable <100Wh
    • Adaptateur AC/DC (ou "alimentation") 100-240 VAC, 50/60 Hz input, 15 VDC output
  • Poids: 3,04 kg

MODES D'IMAGERIE

  • 2D / Imagerie d'harmonique tissulaire (IHT) / Mode M
  • Doppler couleur / Doppler puissance couleur (CPD)
  • DP (Doppler pulsé), DP Imagerie Tissulaire Doppler et DC (Doppler continu)
  • Doppler d'angle, correction (défiger) après blocage (geler)

GESTION DES IMAGES

  • SonoADAPT Tissue Optimisation
  • SonoHD Imaging Technology
  • Advanced Needle Visualisation
  • Dual Imaging, Duplex Imaging, 2x pan/zoom, Dynamic range and gain

SONDE

  • A large bande et multifréquence: gamme linéaire, gamme courbe, balayage électronique, multiplan TEE et micro-convexe
  • Fréquence unique: crayon cardiaque statique

CONNECTIVITE

  • S-video (in/out) vers VCR ou DVD pour enregistrement ou lecture
  • Sortie RGB ou DVI vers affichage LCD externe
  • Sortie video composite (NTSC/PAL) vers VCR ou DVD, imprimante vidéo ou affichage LCD externe
  • Sortie audio
  • Haut-parleurs intégrés
  • Transfert d'images /de données EtherNet ou sans fil
  • ports USB
  • RS-232 transfert

TELECHARGEMENT D'IMAGES ET CLIPS

  • 8GB capacité mémoire flash interne de stockage (approx. 30 000 images ou 960 clips de 2 secondes)
  • Capacité sauvegarde clip (longueur maximale d'un simple clip: 60 secondes)
  • Revue des examens jusqu'à 255 image par image

GESTION DES DONNEES EXTERNE ET SANS FIL

  • Configuration export PC/Mac
  • Export formats MPEG-4 (H.264), BMP, JPEG ou HTML vers un dispositif USB
  • Gestion des images DICOM

Dimensions

30,2 cm L x 27,4 cm W x 7,9 cm H

Transport Marchandises Dangereuses

  • UN3481 Batteries au lithium ionique contenues dans un équipement
  • Classe: 9
  • Instructions d'emballage: 967 Section II
  • L'étiquette doit comporter le code UN de la batterie + un numéro d'urgence à contacter en cas d'incident
  • Limite par colis
    • Pax A/C (Avion Passagers & Cargo) = 5 kg
    • CAO (Uniquement Avion Cargo) = 5 kg

Livré(s) avec l’Article

  • Batterie (2 heures d'autonomie)
  • Câble d'alimentation international
  • Station d'accueil Mini-dock
  • Sonde balayage courbe C60x/5-2 MHz compatible pour biopsie
  • USB lecteur de mémoire 2 GB
  • Flacon de gel acoustique
  • Malette de transport
  • Manuel d'utilisation et d'entretien (plusieurs langues)
  • 5 ans de garantie

A Commander Séparément

Avoir la sonde adéquate disponible est CRUCIAL pour effectuer des examens d'echographie.

Des sondes additionnelles sont souvent nécessaires. Voir sondes pour échographe M-Turbo (accessoires).

Le besoin de sondes varie selon le projet. Pour commander les sondes les mieux adaptées à votre projet, contactez POCUS@msf.org ou votre référent POCUS (ultra-sons) pour plus de conseils.

Pensez à commander une sonde de réserve pour la sonde que le projet utilise le plus souvent.

Commande additionnelle recommandée

MSF code

Item

Notes

EDIMULSS206

Charger L09823+ Power Cord - EU P00864

2-prong “EU” plug – Recommend 1 backup depending on plug type

EDIMULSS207

Charger L09823+ Power Cord - UK P07444

3-prong “UK” plug – Recommend 1 backup depending on plug type

EDIMULSS801

Battery - ultrasound

Recommend 1 backup

EDIMULSC1CA*

Ultrasound Gel, 250 ml bot.)

Consumption: 1 bottle = 10 exams, order min 40/month

SDISMDQA1T5**

Disinfection DETERGENT/DISINFECTANT for med. equip. 5 L tin + dosing pump

Diluted solution needed for daily IPC

PELEVOLL207T***

Voltage Protection - VOLTAGE LIMITER with timer, 180-265V, 7A, EUR, for fridge

For voltage stabilization, if needed

* Les examens par ultrasons ne sont pas possibles sans gel! Merci de commander des mois à l'avance et d'insister pour commander plus que nécessaire jusqu'à ce que son utilisation / mois exact soit bien connu. Ce gel a une longue durée de vie sans exigences de température. NE JAMAIS utiliser de produits à base d'alcool ou à base d'huile (Sterilium, povidone-iode, gel d'alcool, nettoyants en gel), car ils pourraient endommager la sonde. Un lubrifiant stérile ou de l'eau pure peuvent être utilisées à la place.

** Seule une solution diluée à 0,5% d'Anios Clean, préparée chaque jour, doit être utilisée pour nettoyer les sondes. Ceci est nécessaire après CHAQUE examen du patient. Le Surfanios n'est PAS approuvé en tant que solution de nettoyage et peut endommager les sondes. NE JAMAIS utiliser de produits à base d'alcool ou à base d'huile (Sterilium, povidone-iodée, gel d'alcool, nettoyants en gel), car ils pourraient endommager la sonde.

*** Nécessaire uniquement si le réseau électrique N'EST PAS déjà protégé par une UPS à double conversion standard MSF

Conseils d'utilisation

Si l'approvisionnement en gel pose problème, il peut être remplacé par de l'eau. Ne jamais utiliser d'alcool ou d'huile car cela peut endommager la sonde.

Si un patient présente des lésions infectieuses, il faut recouvrir l'extrémité de la sonde par un préservatif masculin ou un gant pour pratiquer l'examen.

Pour les applications obstétriques avancées, une sonde endocavitaire (ICT x/ 8-5MHz) peut être commandée séparément (voir accessoires). Cette sonde est destinée aux utilisateurs formés et expérimentés. Elle doit toujours être utilisée avec un préservatif masculin.

Des informations confidentielles ont été cachées Se Connecter pour consulter ces informations

Précautions d'Emploi

Il est obligatoire de protéger l'appareil avec un UPS double conversion ainsi qu'un limiteur de tension (voir articles apparentés).

Entretien

La sonde n'est pas autoclavable.

Après chaque examen, elle doit être nettoyée et désinfectée avec un linge imprégné de solution détergente-désinfectante pour matériaux médicaux à 0,5% (soit 25 ml = 1 coup de pompe doseuse pour 5 litres d'eau).

Cf https://msfintl.sharepoint.com/sites/msfintlcommunities/pocus/TIC/Forms/AllItems.aspx?csf=1&web=1&e=ORc1q2&cid=9f78c21b%2D1a90%2D4478%2Db725%2D1dd9ec6bb5dc&RootFolder=%2Fsites%2Fmsfintlcommunities%2Fpocus%2FTIC%2F2023%20BioMed%20Briefing%20and%20Sessions&FolderCTID=0x0120005CCD79C1461B264790B1478C06A0D076

Conservation

  • Température comprise entre -10° et +40°C
  • Humidité relative: 15 - 95 %
  • Pression atmosphérique: 700 - 1050 hPa

Critères MSF

Echographe de haute résolution qui offre les performances d'un appareil conventionnel dans un système portable et autonome.

Garantie de 5 ans pour l'échographe et les sondes.
