PERCEUSE CHIRURGICALE (Cordless Driver 8) +accessoires
Article valide
PERCEUSE CHIRURGICALE (Cordless 8)
Définition

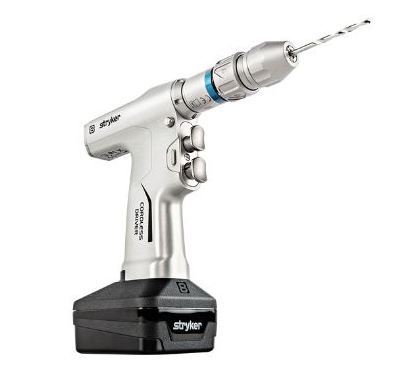

La perceuse sans fil Cordless Driver 8 est un instrument chirurgical alimenté par batterie destiné à être utilisé pendant les procédures chirurgicales orthopédique ou traumatologique pour sectionner ou percer l'os. Il sert également à la mise en place ou à la coupe de vis, de broches et d'autres dispositifs de fixation.
Il est composé d'une pièce à main, sur laquelle on vient adapter des embouts et des outils spécifiques en fonction du geste chirurgical à accomplir (méchage, alésage, passe-broche, scie sagittale ou perceuse). La vitesse de rotation du moteur est contrôlée directement sur la pièce à main.
La perceuse Cordless Driver 8 remplace les modèles précédents qui ne sont plus fabriqués. La majorité des accessoires et pièces détachées sont compatibles avec les autres modèles. Les modèles sont mentionnés dans les libellés des pièces.
Synonyme
Moteur chirurgical
Spécifications
Composants
code | libellé | qté |
EEMDDRIA401 | (perceuse CD8) PIECE A MAIN 4505000000 | 1 |
EEMDDRIA407 | (perceuse CD3-4-8) MANDRIN SYNTHES,encl.rap,petit 4100110000 | 1 |
EEMDDRIA409 | (perceuse CD3-4-8) MANDRIN SYNTHES ALESOIR, grand 4100210000 | 1 |
EEMDDRIA411 | (drill CD3-4-8) SAGITTAL SAW ATTACHEMENT 4100400000 | 1 |
EEMDDRIA429 | (perceuse CD3-4-8) MANDRIN DE JACOB, Ø 6,35 mm 4100131000 | 1 |
EEMDDRIA410 | (perceuse CD3-4-8) MANDRIN D'ALESAGE JACOBØ6,35mm 4100231000 | 1 |
EEMDDRIA408 | (perceuse CD3-4-8) PASSE BROCHES, 2 à 3,2 mm 4100125000 | 1 |
EEMDDRIA402 | (perceuseCD3-4-8)CONTRE ANGLE D'ALESAGE HUDSON MOD4100235000 | 1 |
EEMDDRIA403 | (perceuse CD3-4-8) CHARGEUR BATTERIE, système7, 7110120000E | 1 |
EEMDDRIS502 | (perceuse CD4-8)BATTERIE SMARTLIFE grand non stér.7126110000 | 2 |
EEMDDRIA405 | (perceuse CD4-8) SYSTEME DE TRANSFERT, petit 7222130000 | 1 |
EEMDDRIA502 | (perceuse CD8) BOITIER DE TRANSFERT,asept.,grand 7126120000 | 1 |
Spécifications techniques
- Cycle opératoire:
- Fonctionnement avant/recul: cycle de 5 fois 1 min de marche/ 4 min d'arrêt, avec 2 h de repos
- Fonctionnement en mode oscillation: cycle de 5 fois 15 sec de marche/15 sec d'arrêt, avec 90 min de repos
- Fonctionnement avec embout de scie sagittale: cycle de 4 fois 10 sec de marche/20 sec d''arrêt, avec 90 min de repos
- Vitesse:
- Position "Drill": 1500 tr/min
- Position "Reamer": 303 tr/min
- Couple:
- Position "Drill": 3,3 Nm
- Position "Reamer": 15,7 Nm
- Moteur cannulé: 4,0 mm
- Double gâchette avec mode avant, arrière, alternatif
- Protection contre intrusions corps solides/ liquides: IPX0 (non résistant à l'eau)
- Alimentation interne:
- 9,9 V (courant continu) par bloc batterie SmartLife Stryker (lithium-ion) <100Wh
- 9,6 V par bloc batterie Système 6 (nickel-cadmium) <100Wh
- Autonomie des batteries: 20 min en cours d'utilisation en continu avec Lithium-Ion
- Conditions d'utilisation:
- Température: 10 à 27°C
- Humidité relative: 30 à 75 %
- Pression atmosphérique: 700 à 1060 hPa
Dimensions
- h x l x L:137 x 34 x 103 mm
- Poids de la pièce à main: 0,58 kg
Transport Marchandises Dangereuses
- UN3481 Batteries au lithium ionique contenues dans un équipement
- Classe: 9
- Instructions d'emballage: 967 Section II
- L'étiquette doit comporter le code UN de la batterie + un numéro d'urgence à contacter en cas d'incident
- Limite par colis
- Pax A/C (Avion Passagers & Cargo) = 5 kg
- CAO (Uniquement Avion Cargo) = 5 kg
A Commander Séparément
- Panier de Stérilisation réf.1407155
Conseils d'utilisation
Lire attentivement le manuel d'utilisation fourni avec la perceuse avant toute utilisation.
Entretien
Nettoyage / Lavage : Ne pas immerger.
Stérilisation : Autoclavable à 134°C
Toujours retirer la batterie avant passage à l'autoclave.
(Cf Introduction: Désinfection et stérilisation sur le terrain)
Entretien périodique:
- Avant chaque utilisation: Inspecter, activer et essayer la pièce à main pour s'assurer de son bon fonctionnement.
- Vérifier qu'aucune pièce n'est desserrée ou manquante.
- Vérifier le libre mouvement de toutes les pièces mobiles.
- Prêter attention à tout bruit anormal ou vibrations et noter la vitesse de fonctionnement.
- Tous les 3 mois: Essayer l'embout de scie sagittale avec la pièce à main pendant une minute pour déterminer la température de fonctionnement. Si l'extrémité distale et le corps de l'embout s'échauffent à une température inconfortable au toucher 43,3°C , envoyer la pièce à main et l'embout en SAV.
- Selon les besoins: Si le fonctionnement des embouts de type à mandrin ou auto-serrant se fige, appliquer une huile spécifique pour instruments chirurgicaux aux mors de l'embout. Essuyer l'excès d'huile.
- Selon les besoins: Si le bouton de libération de la pièce à main du moteur sans fil 3 se fige, appliquer une huile spécifique pour instruments chirurgicaux à la pièce à main.
Pour davantage de précisions sur la maintenance et la stérilisation de l'appareil, se référer au manuel d'utilisation fourni avec celui-ci.
Conservation
- Température: -20 à 40°C
- Humidité relative: 10 à 75 %
- Pression atmosphérique: 500 à 1060 hPa
Critères MSF
Perceuse chirurgicale nécessaire pour effectuer les fixations internes ou d'autres techniques de chirurgie orthopédique.
Juin 2024 : deuxième batterie ajoutée dans la liste de composition
